DE E-LINE CONFIGURATOR

Met de nieuwe E-Line-configurator kunnen planners en architecten deze enorme veelzijdigheid aan.

Snel, eenvoudig en betrouwbaar plannen: met de nieuwe E-Line Next configurator kunnen hele lichtlijnen of afzonderlijke armatuurinserts eenvoudig en comfortabel worden geconfigureerd. Dit vermindert aanzienlijk de tijd die nodig is voor het plannen van verlichtingsprojecten en mogelijke bronnen van fouten. Dit bespaart tijd en zenuwen.

NU CONFIGUREREN

Downloads

HIGHLIGHTS

Modulair systeem

De E-Line Next LED maakt het allemaal mogelijk. Het modulaire systeem realiseert een voorheen ondenkbare flexibiliteit op het gebied van optieken, lumenpakketten, lengten, beschermingsklassen etc. Met een maximale lichtkwaliteit en een efficiëntie tot maar liefst 190 lm/W is dit de ideale keuze voor ieder lichtlijnproject

De uitdaging

  1. inflexibele systemen
  2. compromissen op het gebied van planning, lichtkwaliteit en efficiëntie

De oplossing

  1. individueel configureerbare lichtlijn
  2. toonaangevende lichtkwaliteit
  3. excellente energie-efficiëntie (max. 190 lm/W)

TOEPASSINGEN

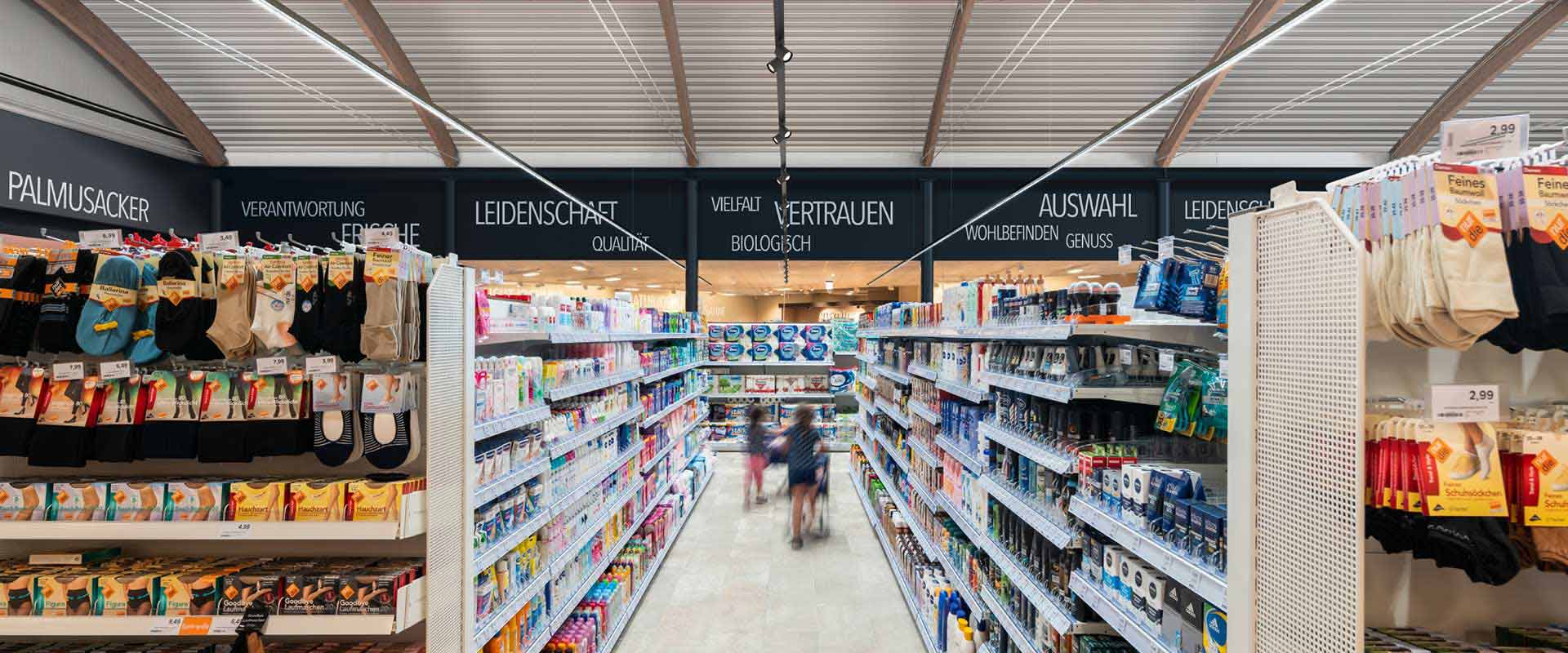

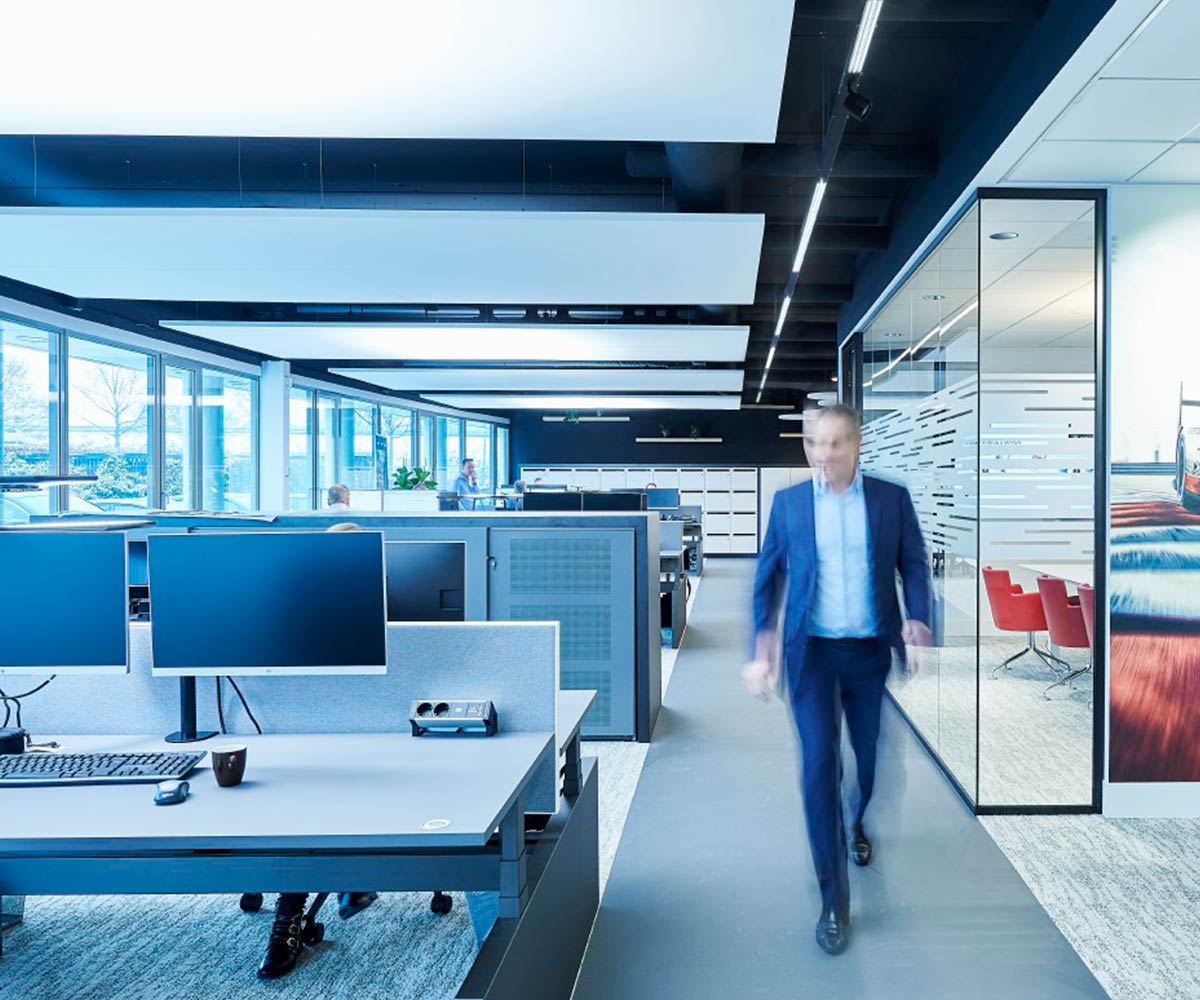

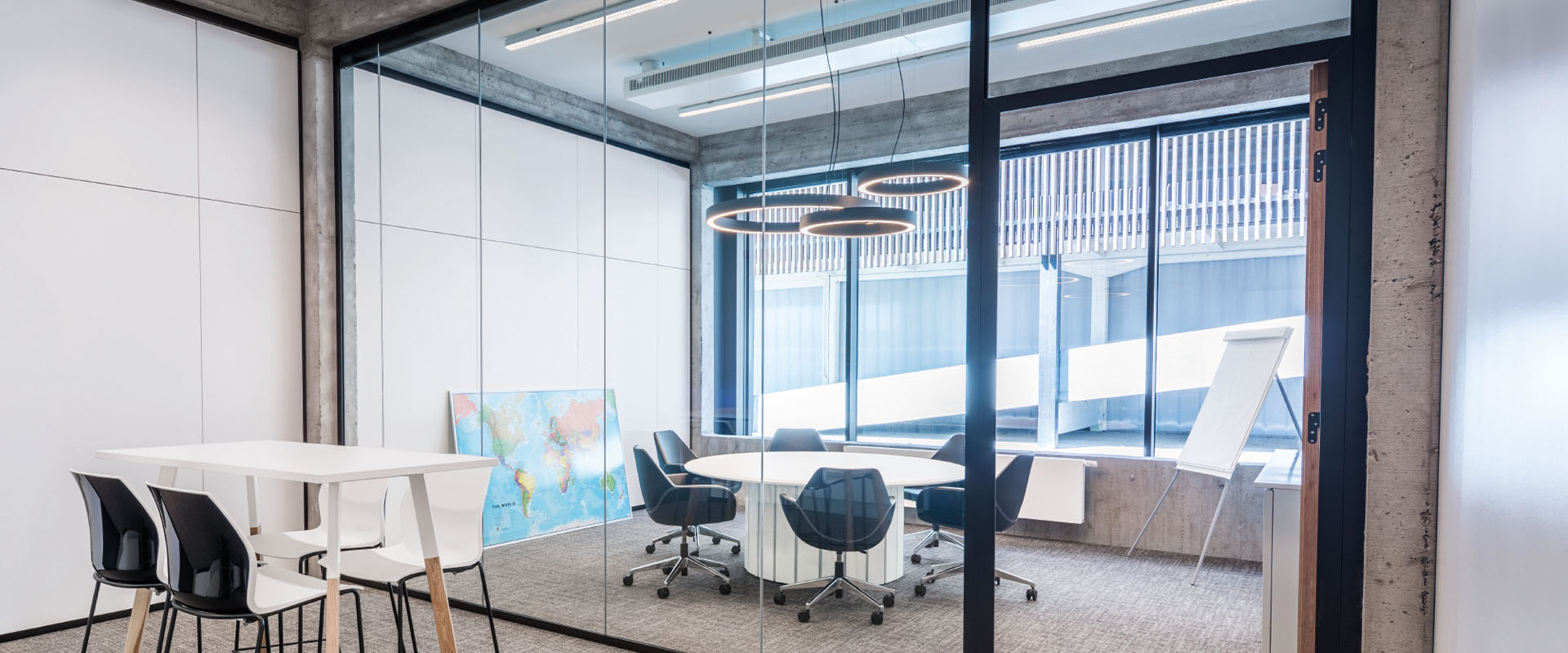

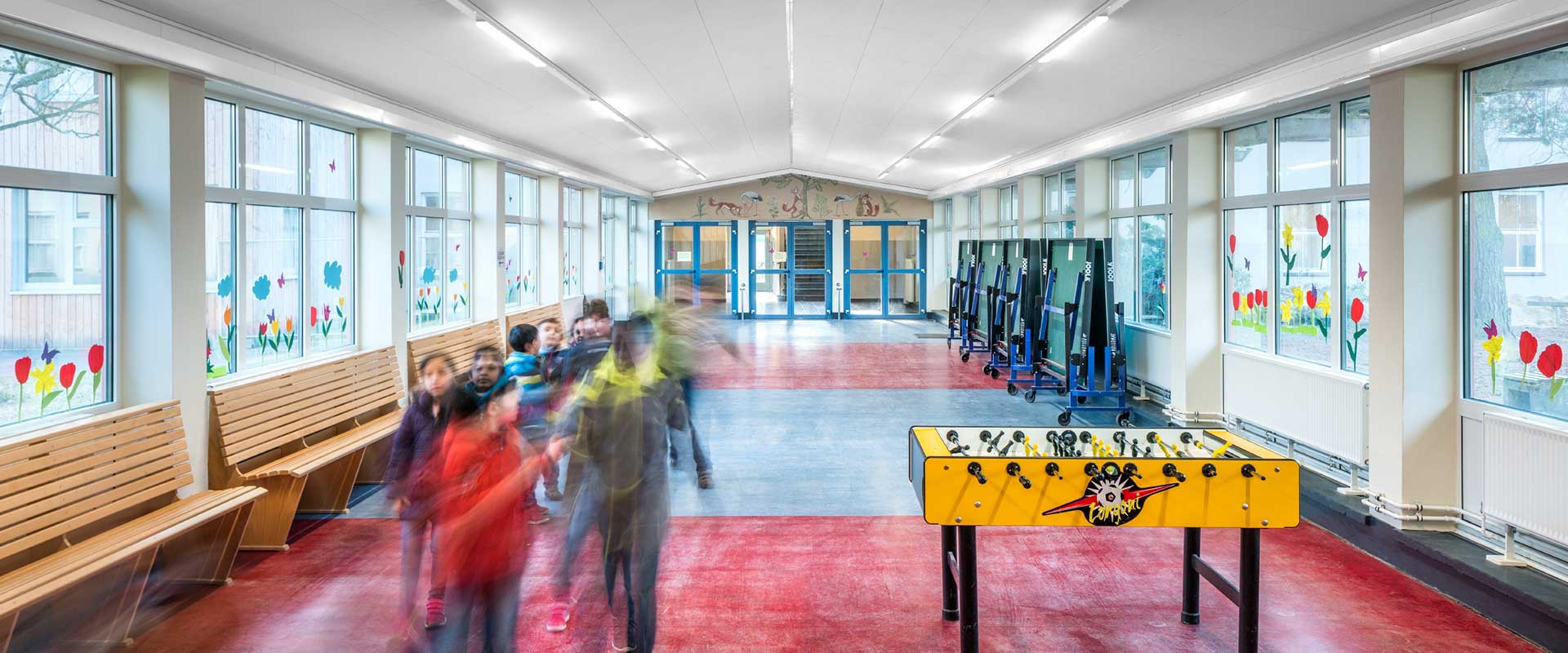

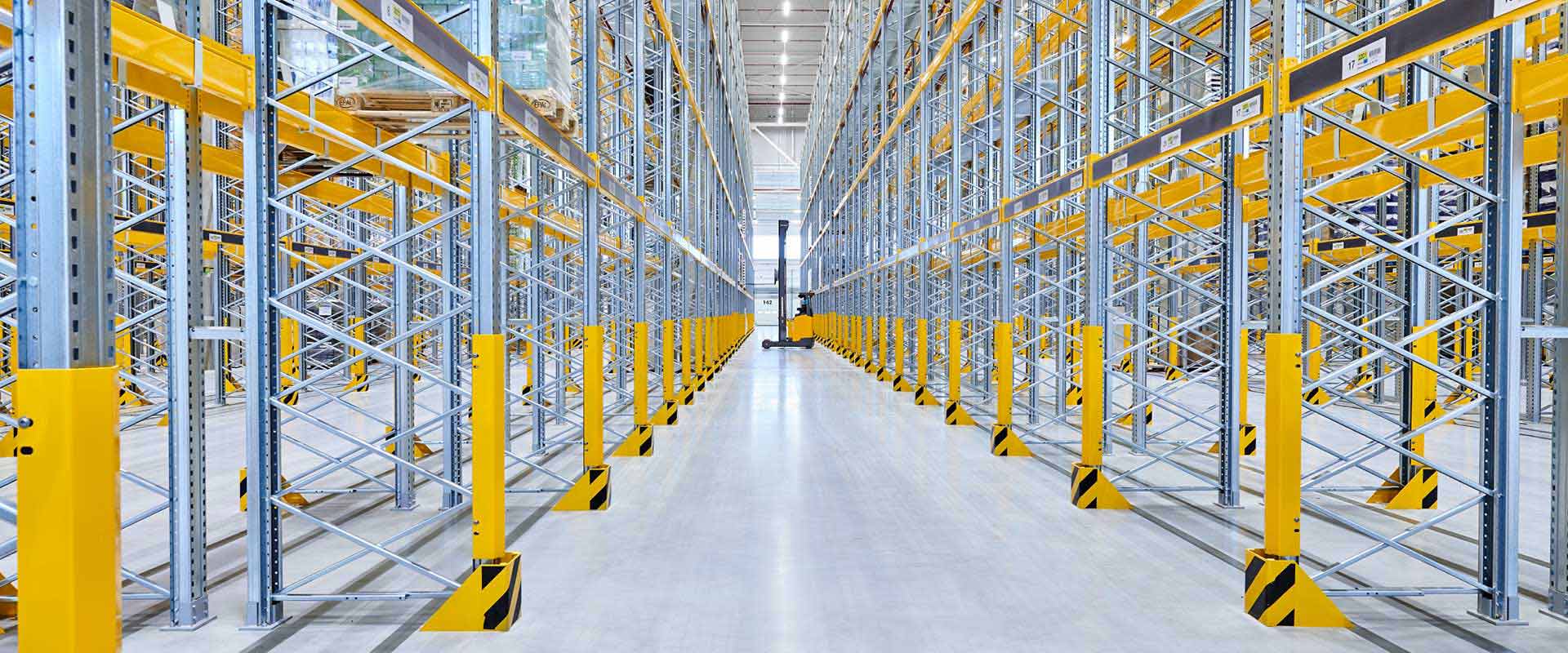

INDUSTRY - RETAIL - OFFICE - EDUCATION

Design

Enkel een kwestie van vorm – attractief design tot in het detail

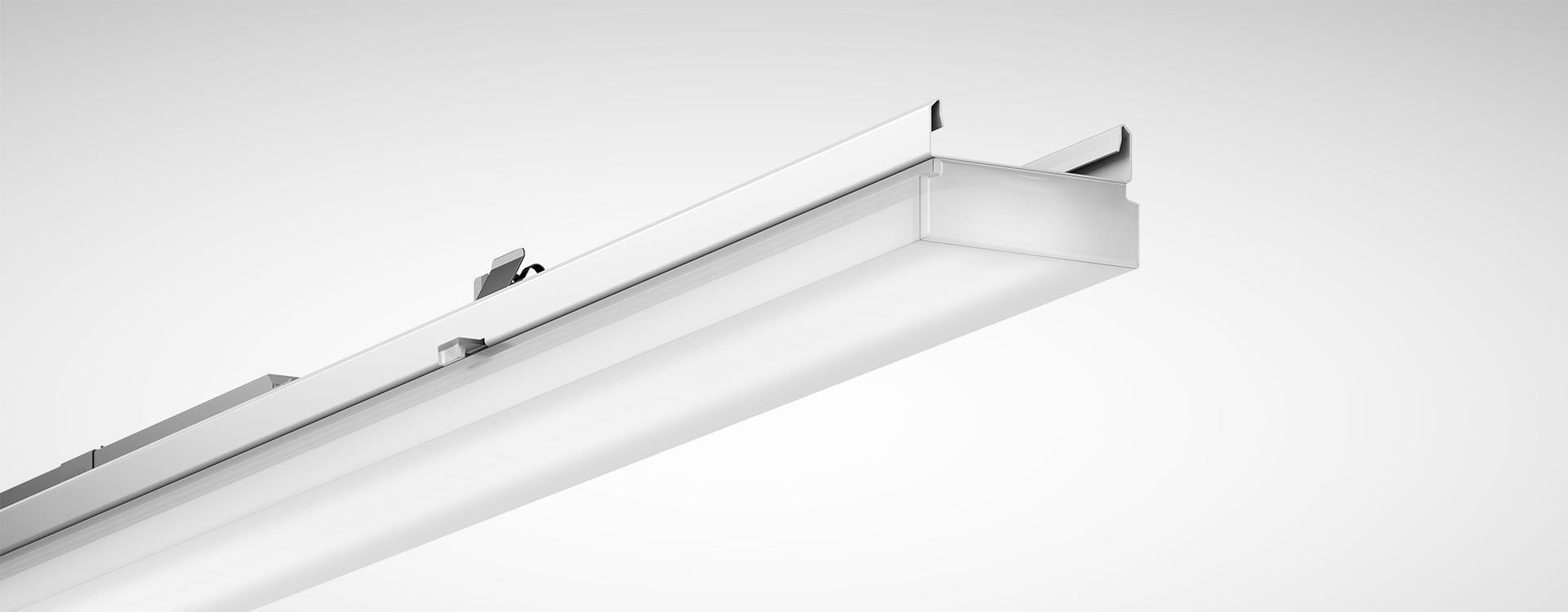

Dankzij het attractieve design van de optiek en het draagprofiel en ook dankzij de hoogwaardige afwerking slaat de E-Line Next LED ook in exclusieve omgevingen een goed figuur.

Dankzij het innovatieve bevestigingssysteem zijn er geen schroefpunten in de optiek te zien. Ook de grendelveren kunnen na de montage eenvoudig verwijderd worden. Zo is er geen enkel detail, hoe klein dan ook, dat stoort in het hoogwaardige, sobere en strakke design.

Lichtkwaliteit

Beste lichtkwaliteit voor de beste resultaten

Met een ruime keuze aan optieken en lichtstromen en een hoge verblindingsbeperking biedt de E-Line Next LED overal licht op maat. De kleurweergave-index van Ra>90 in de standaarduitvoering staat garant voor bijzonder natuurlijke kleuren. Dat resulteert in een overtuigende lichtkwaliteit en een optimaal visueel comfort

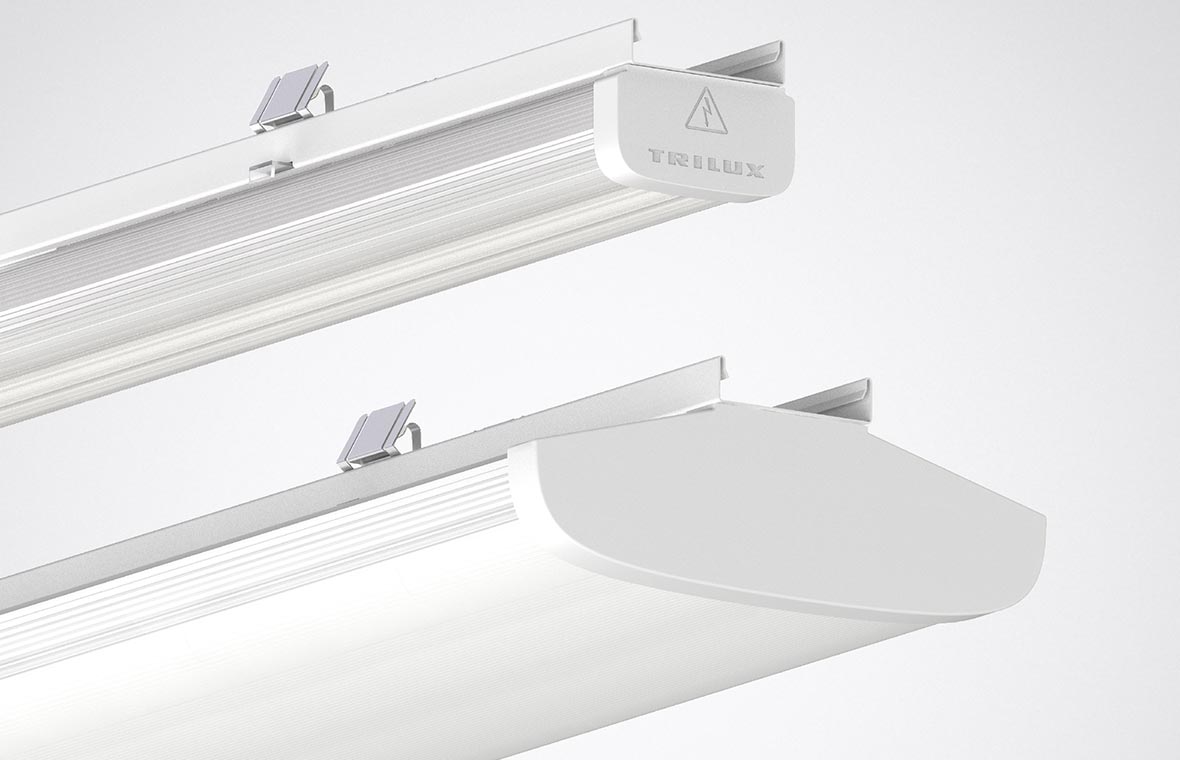

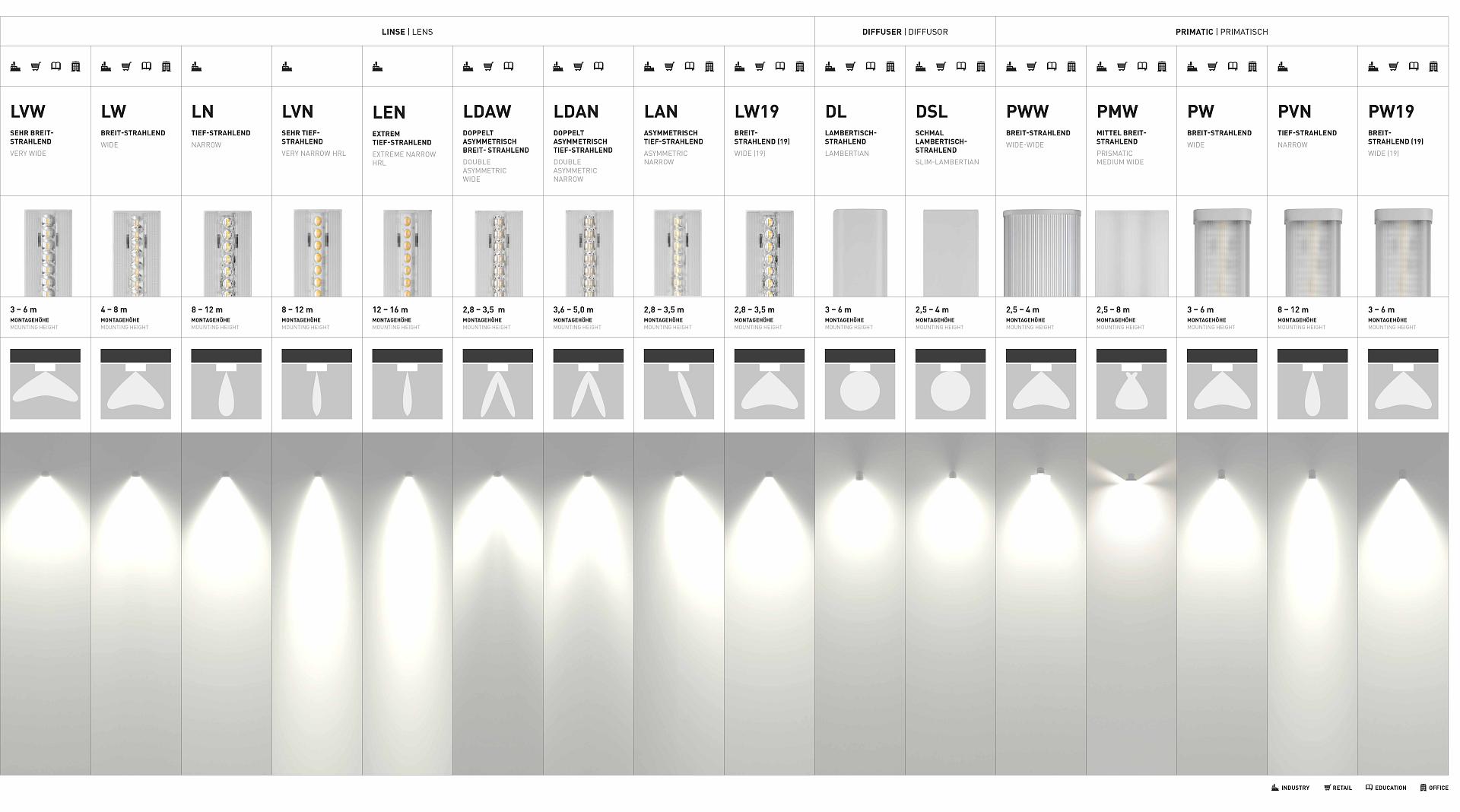

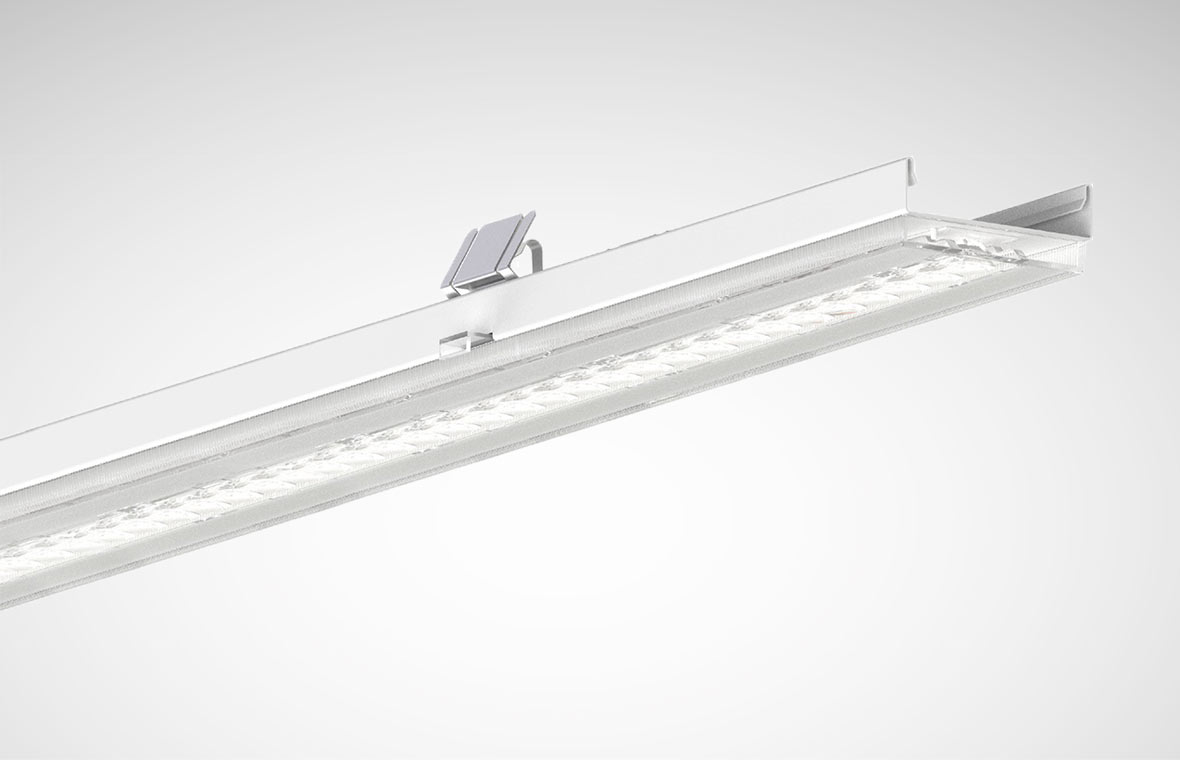

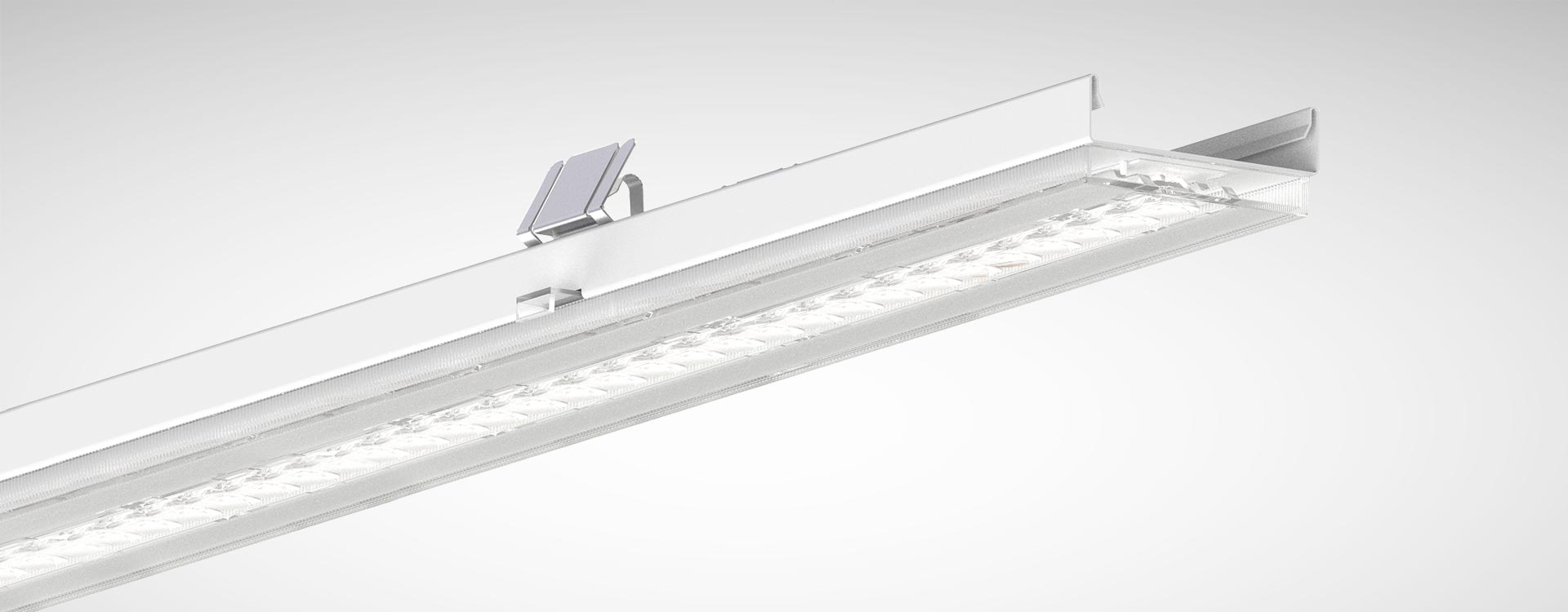

Optieken

Van vlakke verlichting tot schapverlichting en accentuering – perfect licht met 15 optieken op maat

Meer weten

Human Centric Lighting

Human Centric Lighting voor het hele assortiment –daglicht in een gebouw

Meer weten

CONVISION®

TECHNOLOGIE VAN TRILUX VOOR AANGENAAM LICHT

Armaturen met ConVision®-technologie creëren bijzonder aangename licht: niet-verblindend gericht licht dat de ruimte en objecten bijzonder waarneembaar maakt.

Meer Weten

TRILUX Services

De weg naar het perfecte licht was nog nooit zo eenvoudig

Projectmanagement

Wij nemen graag alle taken die verband houden met uw verlichtingsoplossing op ons: dat begint bij advies, omvat de integratie van verschillende subsystemen en eindigt bij montage, installatie en onderhoud.

Meer weten

Monitoring-Services

De digitalisering van licht opent nieuwe mogelijkheden in de besturing en controle van verlichtingsoplossingen. Met onze Monitoring Services kunt u moeiteloos uw verlichtingsinstallatie in de gaten houden.

Meer weten

Location Based Services

Location Based Services is een service, waarmee personen of voorwerpen gelokaliseerd kunnen worden. De verkregen informatie helpt bij de navigatie of de optimalisering van bedrijfsprocessen.

Meer weten

Financiering

Een LED-installatie huren, huurkopen of leasen? Of "Light as a Service"? Wij werken samen met u de ideale financieringsoplossing voor uw project uit en garanderen daarbij balansneutraliteit.

Meer weten

Pay per Use

Zonder investeringskosten overschakelen naar moderne LED-verlichting. Het maandelijkse bedrag voor het verbruik, is afhankelijk van het daadwerkelijke verbruik.

Meer weten

Voordelen bij de planning

Veranderingen in het project, nieuw prijsniveau? Geen probleem!

Uw planning is klaar en plots veranderen de eisen van het project. Mogelijk wordt het budget herzien of wil de klant ineens wel Human Centric Lighting (HCL). Planners en architecten moeten de lichtplanning dan aanpassen. Wie dan gekozen heeft voor de E-Line Next LED, staat er beter voor, want alle systeemcomponenten zijn compatibel en kunnen flexibel aan de nieuwe omgevingsomstandigheden aangepast worden. Als er bijvoorbeeld kosten bespaard moeten worden, volstaat het de light-engine (levensduur > 50.000 uur of >70.000 uur) te veranderen zonder dat dat van invloed is op de lichtverdeling. Moet het plotseling toch HCL worden? Dan volstaat het de apparatendragers te vervangen door hun Active-versie en klaar is Kees. Zo beantwoordt één systeem aan twee prijsniveaus en (bijna) alle wensen van klanten. Deze flexibiliteit is van telcruciaal in de praktijk.

Alles aan boord: stroomvoering voor extra verbruikers

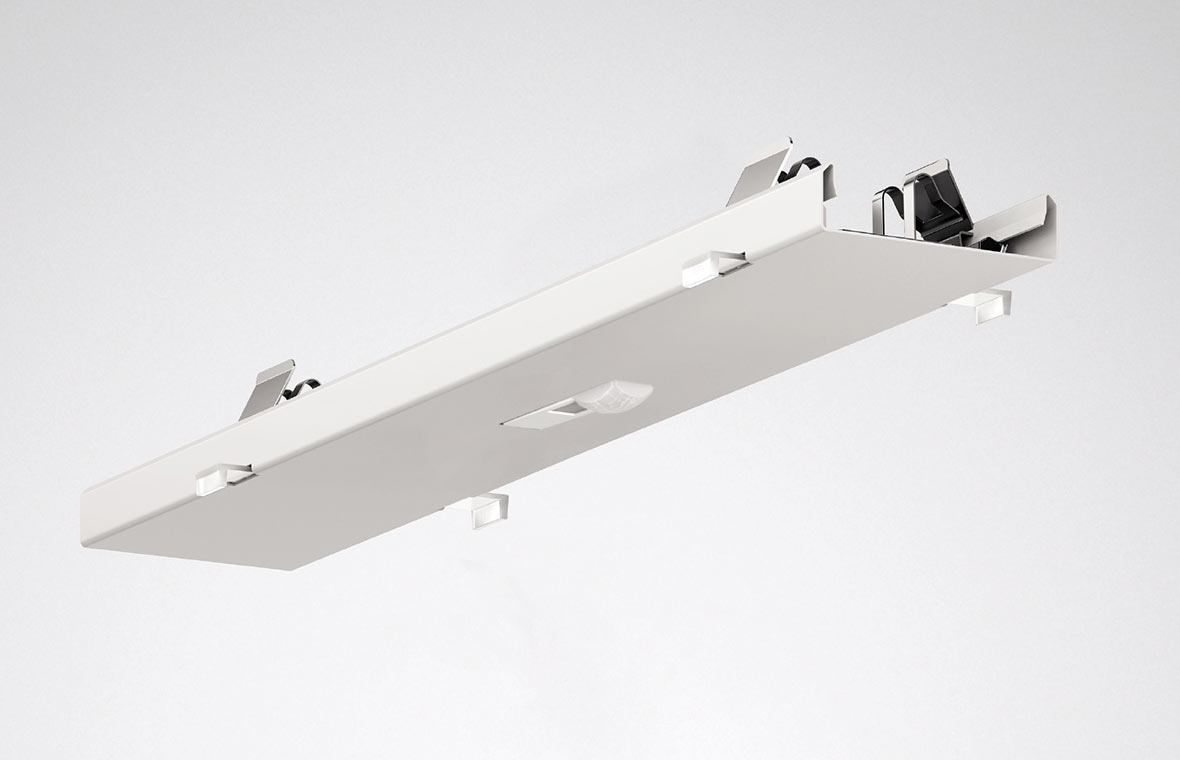

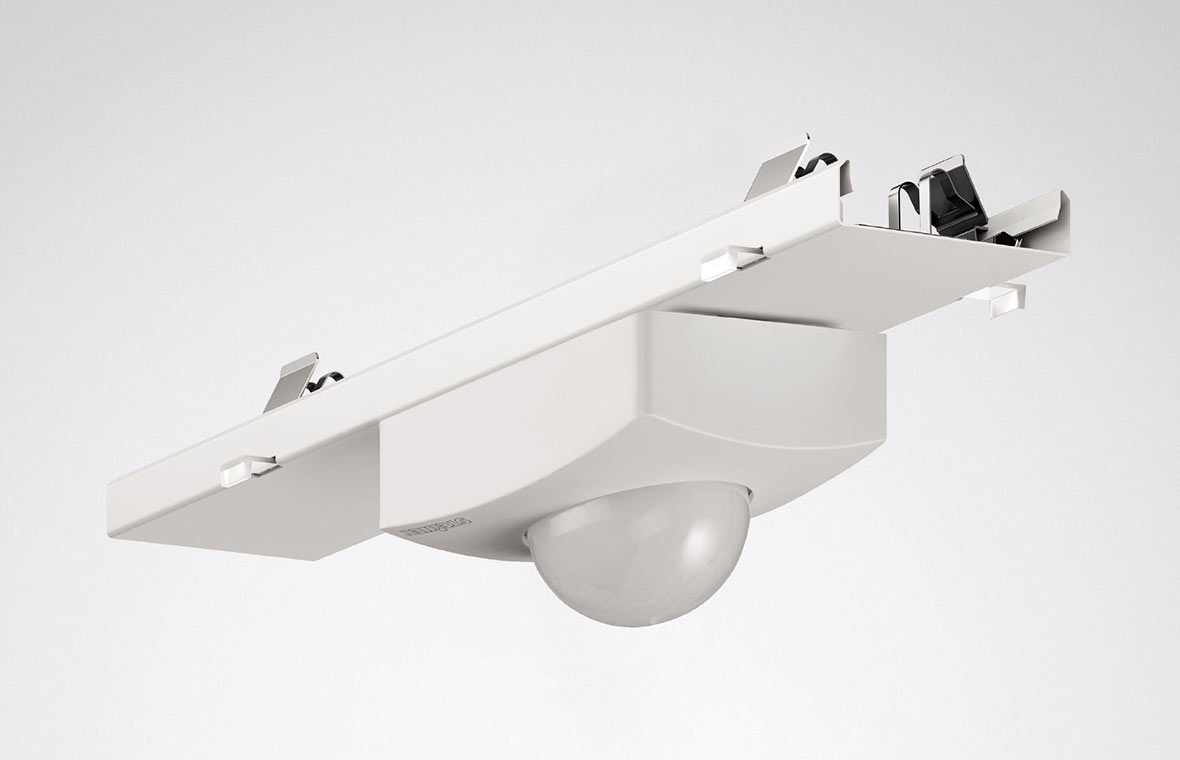

Met de E-Line Next LED kunnen ook aanvullende technologieën en verbruikers, zoals noodverlichting of sensoren, opgenomen worden in het systeem. Ook beacons kunnen in toekomst moeiteloos geïntegreerd worden. De Flex-variant beschikt over een 11-aderige stroomvoering. Bij de Fix-uitvoering zijn het 14 (7+7) aders. Dit maakt het mogelijk om de verlichtingsinfrastructuur te gebruiken voor extra functies en zo bijvoorbeeld het comfort en de veiligheid te vergroten.

Eén lichtlijnsysteem met drie beschermklassen – IP20, IP50, IP64

De E-Line NEXT is opgewassen tegen elke uitdaging. Dankzij de brede selectie aan optieken met verschillende beschermklassen kan het lichtlijnsysteem flexibel aan toepassingsspecifieke omgevingsomstandigheden aangepast worden. Daardoor volstaat één systeem om maximale flexibiliteit te bieden.

Voordelen bij de installatie

Snelle, eenvoudige en intuïtieve montage

De E-Line Next LED wordt gekenmerkt door een snelle, eenvoudige en intuïtieve montage. Als de draagprofielen eenmaal gemonteerd zijn, hoeven de apparatendragers alleen nog maar gereedschaploos bevestigd te worden door middel van veersluitingen. Een bijzonderheid van de E-Line Next LED is dat de veersluiting na de montage vastklikt, zodat men ziet en hoort dat het correct is gemonteerd.

Om de vier meter boren – veruit beter

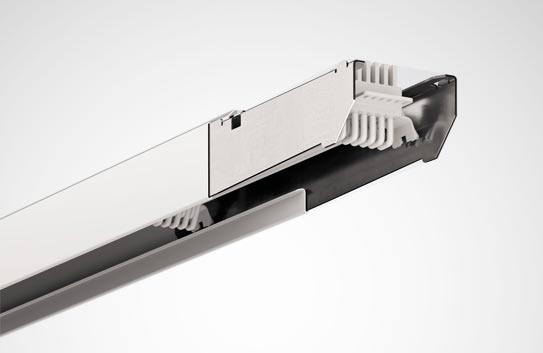

De E-Line Next LED Flex heeft een nieuwe draagprofielgeometrie en een innovatieve koppeling. Dat maakt ophangafstanden van 4 meter mogelijk. Dat bespaart enorm veel tijd en geld bij de montage.

Geoptimaliseerde verpakkingsformaten – minder werk, minder afval, minder kosten

De E-Line werd altijd geleverd in verpakkingen van 1 of 4 stuks. Het uitpakken en de afvalverwijdering kosten echter tijd en afval is belastend voor het milieu. Daarom heeft de klant nu de mogelijkheid zijn E-Line Next LED-installatie op de montageplaats te laten leveren in geoptimaliseerde verpakkingen. Dat wil zeggen speciaal voor het project samengestelde grote verpakkingen in plaats van vele kleine pakketten. Dat realiseert een tijdswinst van wel 15 % en is ook beter voor het milieu.

Bliksemsnelle renovatie – een snelle upgrade voor oude installaties

De nieuwe E-Line Next LED Fix-apparatendragers passen met hun aftakconnectoren ook op oude E-Line-draagprofielen. Dat geldt zowel voor de LED- als de T5/T8-systemen. Daardoor is de verlichtingsrenovatie snel, eenvoudig en met een minimum aan werk te voltooien.

Eenvoudige IP50-montage – snel, schoon en veilig

Dankzij een uitgekiend montageconcept met voorgeïnstalleerde afdichtingen is de IP50-uitvoering snel, schoon en veilig te monteren zonder gecompliceerde installatiestappen. Dat vereenvoudigd niet alleen het werk, maar beperkt ook het risico van fouten tijdens de installatie.

Voordelen bij het gebruik

Check! Lage operationele kosten, korte terugverdientijd

Dankzij de ongekend hoge energie-efficiëntie van max. 190 lm/W is de E-Line Next LED bijzonder zuinig in gebruik. Bovendien kan het systeem uitpakken met een levensduur van 70.000 u (L80, tot tq 50°C). Alles samen resulteert dat in lage operationele kosten en een korte terugverdientijd.

Klik en klaar. Minimaal overlast bij een renovatie

T5-, T8- of LED-systeem? 44 seconden volstaan om van een bestaande E-Line-installatie een nieuwe E-Line Next LED Fix-installatie te maken. Alleen de apparatendragers moeten worden vervangen. De draagprofielen kunnen gewoon verder gebruikt worden. Dat beperkt dure onderhoudsintervallen voor de verlichtingsrenovatie terwijl het bedrijf draait.

Verwijderbare grendelveren – goed voor de veiligheid

Diefstal en baldadigheid maken geen kans. Om ervoor te zorgen dat de armatuur niet door onbevoegden geopend  kan worden – bijvoorbeeld in scholen of opleidingsinstellingen – kunnen de grendelveren na de montage verwijderd worden.

Absoluut hermetisch gesloten – de extreem robuuste IP64-uitvoering

De robuuste IP64-uitvoering is niet alleen volkomen stofdicht, maar ook aan alle zijden beschermd tegen krachtig opspattend water. Ideaal voor zones met hoge veiligheidseisen of barre omgevingsomstandigheden, bijvoorbeeld koelhuizen, overdekte buitenruimten, industriële productie-installaties, technische ruimten of leerkeukens in de onderwijssector.

Een schone zaak – alle uitvoeringen HACCP-conform

In de levensmiddelenindustrie en in grootkeukens moeten strenge hygiënenormen nageleefd worden. De E-Line Next LED is hierop afgestemd. Het speciale design verhindert stofafzetting, zodat alle uitvoeringen – IP20, IP50 of IP64 – HACCP-conform zijn en geschikt zijn voor gebruik in omgevingen waar hoge eisen aan de hygiëne gesteld worden.

Toekomstbestendig – alle opties openhouden

De E-Line Next LED biedt een maximum aan toekomstbestendigheid. Nieuwe toepassingen kunnen zonder veel moeite geïmplementeerd worden door simpelweg de modules te vervangen. De daarvoor vereiste stroomleiding is al aanwezig: 11 aders in de Flex-uitvoering, 14 aders in de Fix-versie. Zo kan het systeem bijvoorbeeld gebruikt worden voor het verzamelen en analyseren van bewegingsgegevens voor proximity marketing, asset tracking enz., of gewoon met een noodverlichtingsmodule uitgerust worden.

Stof moet buiten blijven – IP50 en D-markering

De IP50-uitvoering beschermt tegen het binnendringen van stof. De D-markering garandeert dat de oppervlaktetemperatuur van de armatuur niet te hoog oploopt. Daardoor is de E-Line NEXT ook geschikt voor gebruik in zones met brandgevaar of in stofrijke productieomgevingen, bijvoorbeeld een schrijnwerkerij.

Ruime keuze aan varianten – beste lichtkwaliteit bij elke beschermklasse

De E-Line NEXT is verkrijgbaar met 15 toepassingsspecifieke optieken voor verschillende montagehoogten en toepassingsgebieden en in drie beschermklassen (IP20, IP50, IP64). Ook veeleisende zones kunnen perfect verlicht worden zonder compromissen op het gebied van lichtkwaliteit, want een gelijkmatige, zuivere lichtverdeling is belangrijk in bijvoorbeeld de industrie, om foutvrij, geconcentreerd werken mogelijk te maken.

HET SYSTEEM

Uit ervaring. Uit de markt. Voor de toekomst.

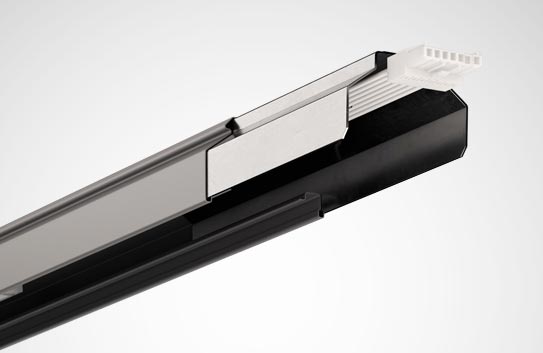

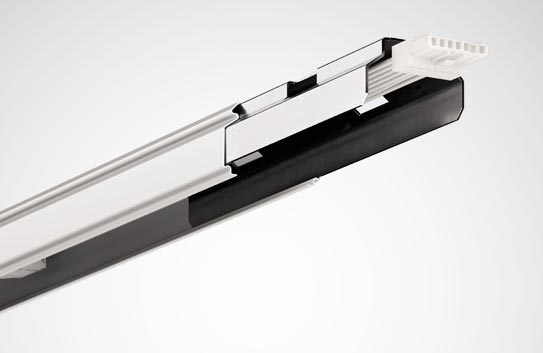

Draagprofielen

meer weten

Apparatendragers

meer weten

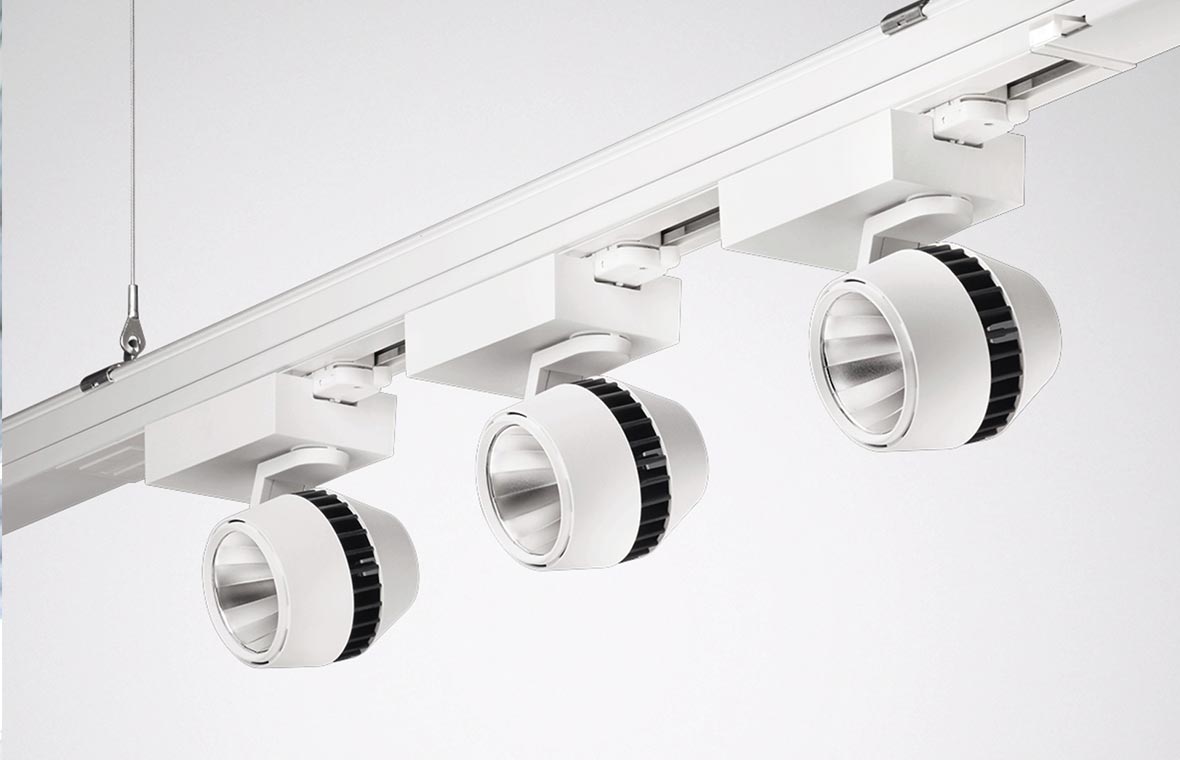

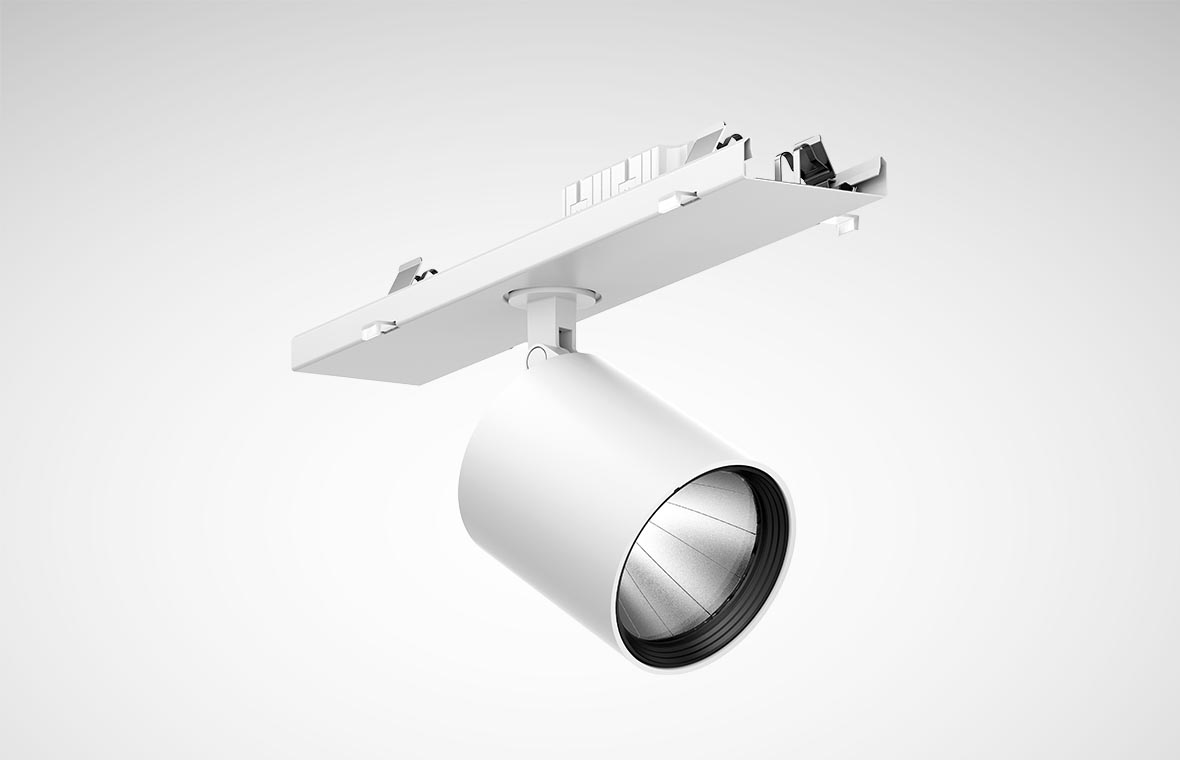

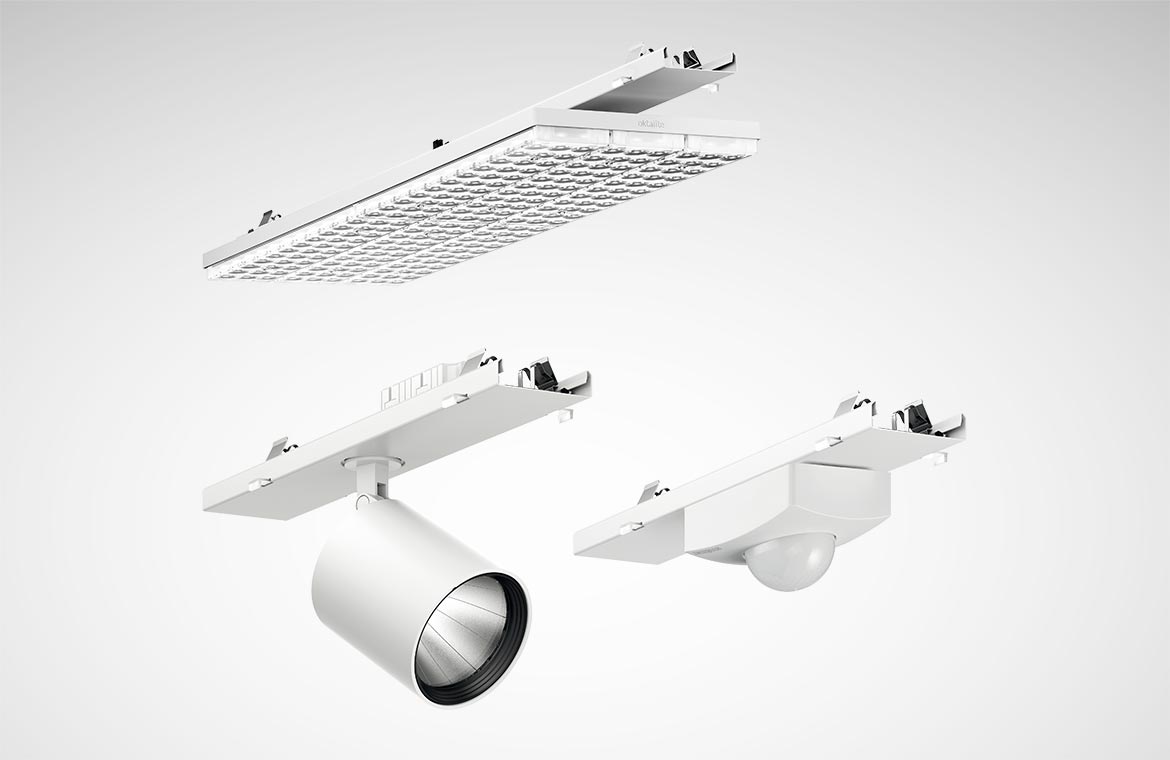

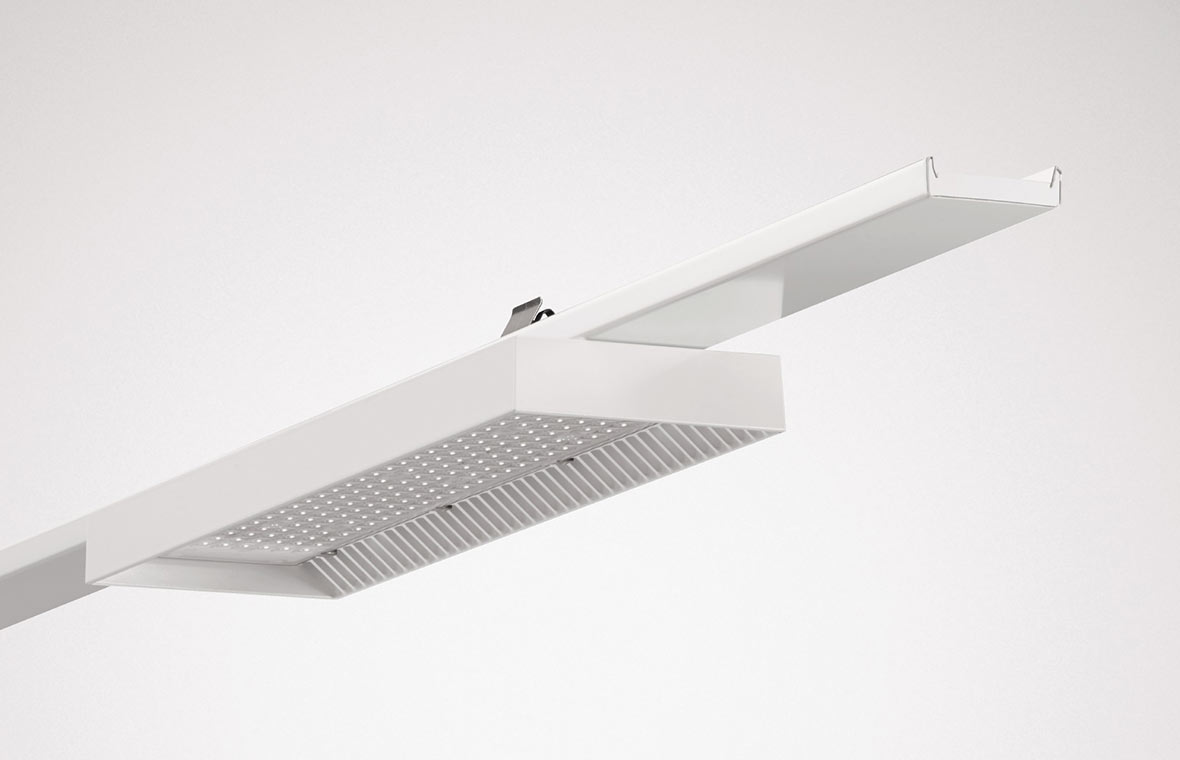

Modules

meer weten

TECHNISCHE KENMERKEN

Kenmerken E-Line Fix E-Line Flex
Energie-efficiëntie Tot 170 lm/W
HE; HE+ (Industry) tot 190 lm/W
Tot 170 lm/W
HE; HE+ (Industry) tot 190 lm/W

Lichtstroom, individueel instelbaar 2.000 lm – 20.000 lm
Van 2.000 - 10.000 lm: stappen van 500 lm
10.000 - 20.000 lm: stappen van 1.000 lm
2.000 lm – 20.000 lm
Van 2.000 - 10.000 lm: stappen van 500 lm
10.000 - 20.000 lm: stappen van 1.000 lm

Levensduur 50.000 h / L80 / tq 35°C
HE 70.000 h / L80 / tq 50°C
HE+ (Industry) > 90.000 h / L80 / tq 50 °C
50.000 h / L80 / tq 35°C
HE 70.000 h / L80 / tq 50°C
HE+ (Industry) > 90.000 h / L80 / tq 50 °C

Kleuren Wit 01
Zilver 03
Zwart 05
Wit 01
Zilver 03
Zwart 05

Kleurweergave Ra>80
HE; HE+ (Industry) Ra > 80/90 / ACT
Ra>80
HE; HE+ (Industry) Ra > 80/90 / ACT

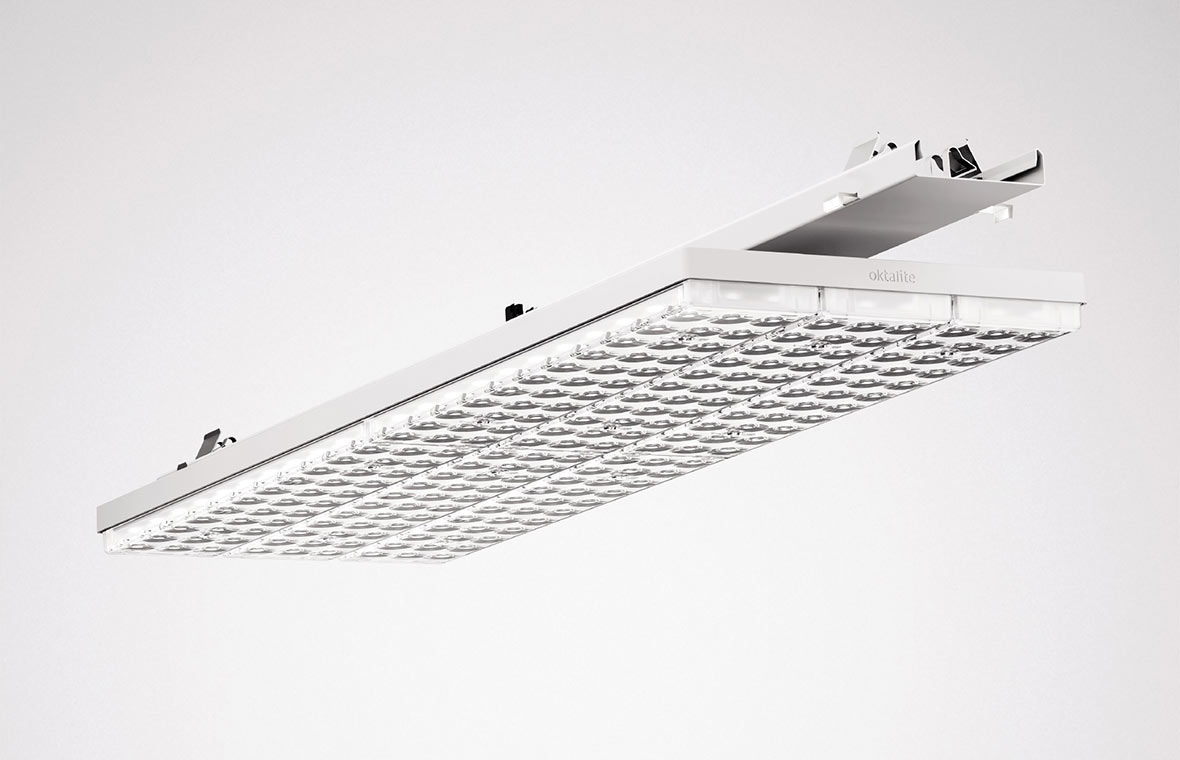

Optieken (HCL-compatibel) 9 lensoptieken

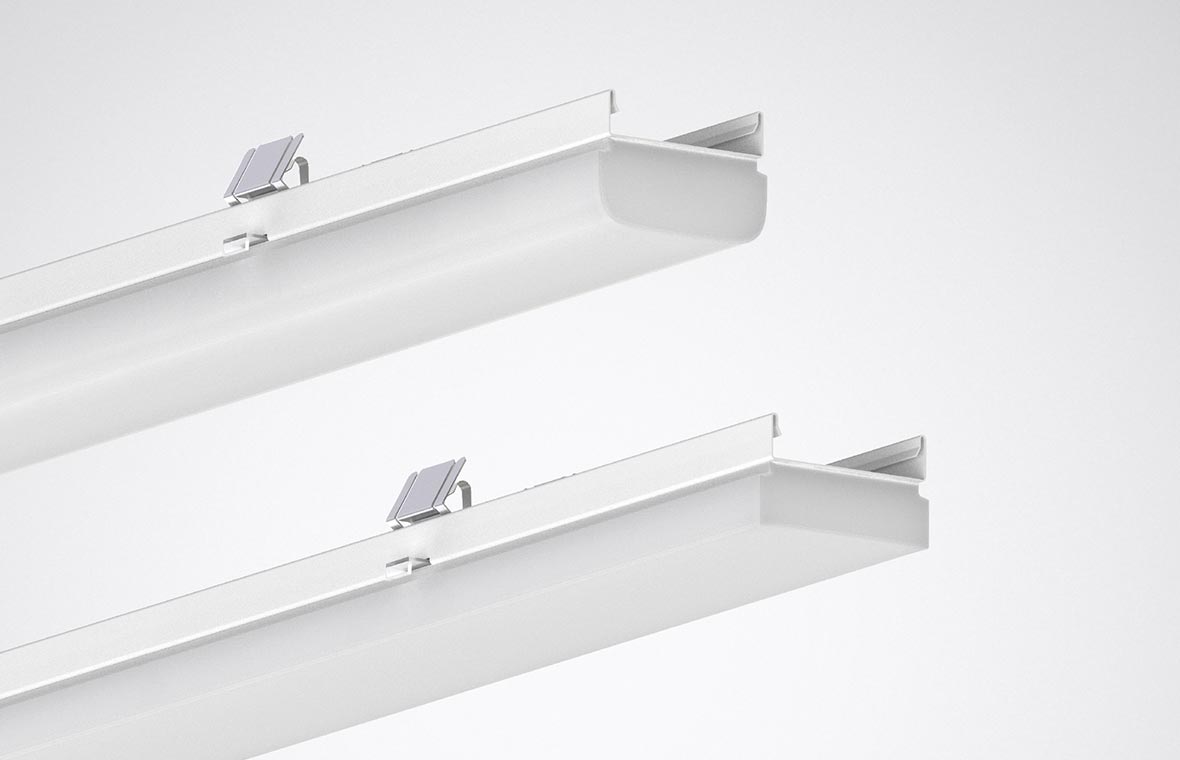

2 opalen optieken
4 prismatische optieken
9 lensoptieken
2 opalen optieken
4 prismatische optieken

Bedrading (LV) 7 / 14 7 / 11
Beschermklasse IP20 / IP50 / IP64 IP20

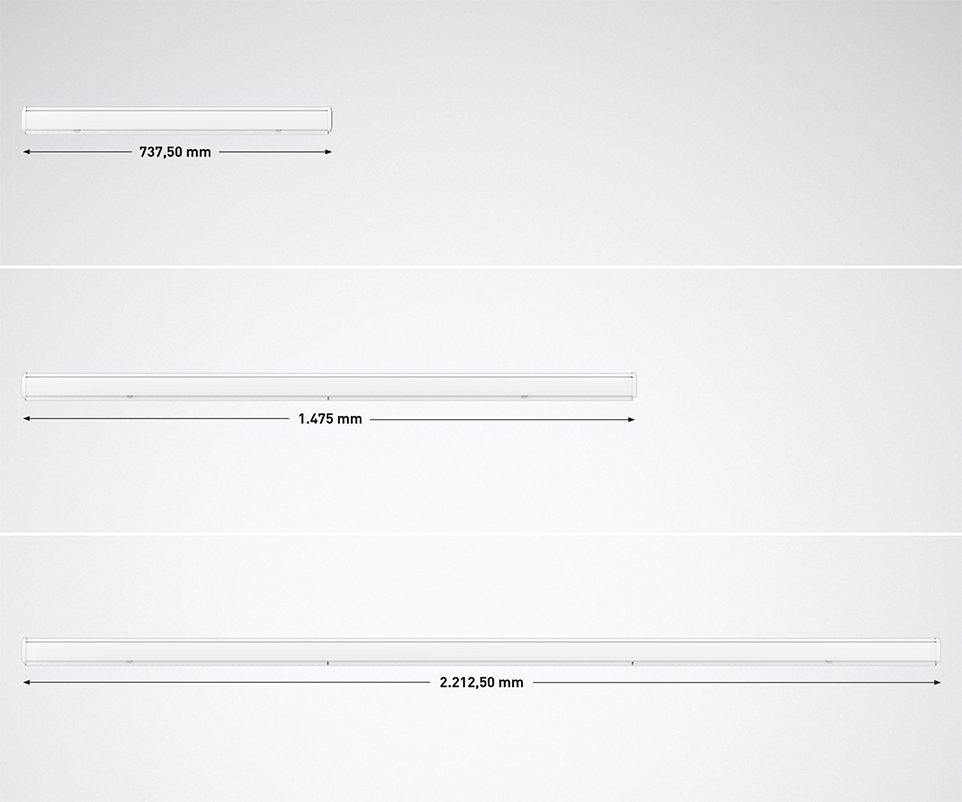

Modulelengte 737,5 mm
1475 mm
2212,5 mm
737,5 mm
1475 mm
2212,5 mm

Omgevingstemperatuur -25 °C tot +35 °C
HE; HE+ (Industry) -25 °C tot 50 °C
-25 °C tot +35 °C
HE; HE+ (Industry) -25 °C tot 50 °C

Ophangafstand Tot 3,5 m Tot 4,0 m
Montagewijze Opbouw of pendelend, met verschillende bevestigingsmiddelen Opbouw of pendelend, met verschillende bevestigingsmiddelen
HE = High Efficiency
HE+ = High Efficiency (Industry)


Maximumaantal apparatendragers per fase voor de verschillende zekeringautomaten
Kabeldiameter Beveiliging Zekeringautomaat Aantal apparatendragers*
2,5 mm² 16 A Type B 12 - 32 stuks
2,5 mm² 16 A Type C 20 - 54 stuks
1,5 mm² 10 A Type B 7 - 19 stuks
1,5 mm² 10 A Type C 12 - 32 stuks
* Raadpleeg het gegevensblad voor het
precieze aantal apparatendragers per fase
