74 R/Q/RS LED

un classique se réinvente

Le défi

  1. Couloirs et cages d'escalier à caractère représentatif ou à circulation de personnes intense, comme les zones d'entrée ou d'attente, ainsi que les bureaux multi-espaces avec zones de créativité et de repos
  2. Éclairage conforme aux normes pour différents concepts de pièces, hauteurs de plafond et fonctions
  3. Consommation d'énergie aussi faible que possible pour pouvoir être subventionné, ne pas nécessiter d'entretien et réduire les coûts d'exploitation

La solution

  1. Concepts d'éclairage sur mesure dans un langage de design attrayant et uniforme avec diverses possibilités de personnalisation
  2. Deux paquets de flux lumineux par taille pour une plus grande liberté de planification et de nouveaux domaines d'application
  3. Efficacité énergétique de >120 lm/W, durée de vie de L80 50.000 h et diverses possibilités d'intégration de capteurs, de mise en réseau (sans fil) et de commande

Une gamme riche en facettes

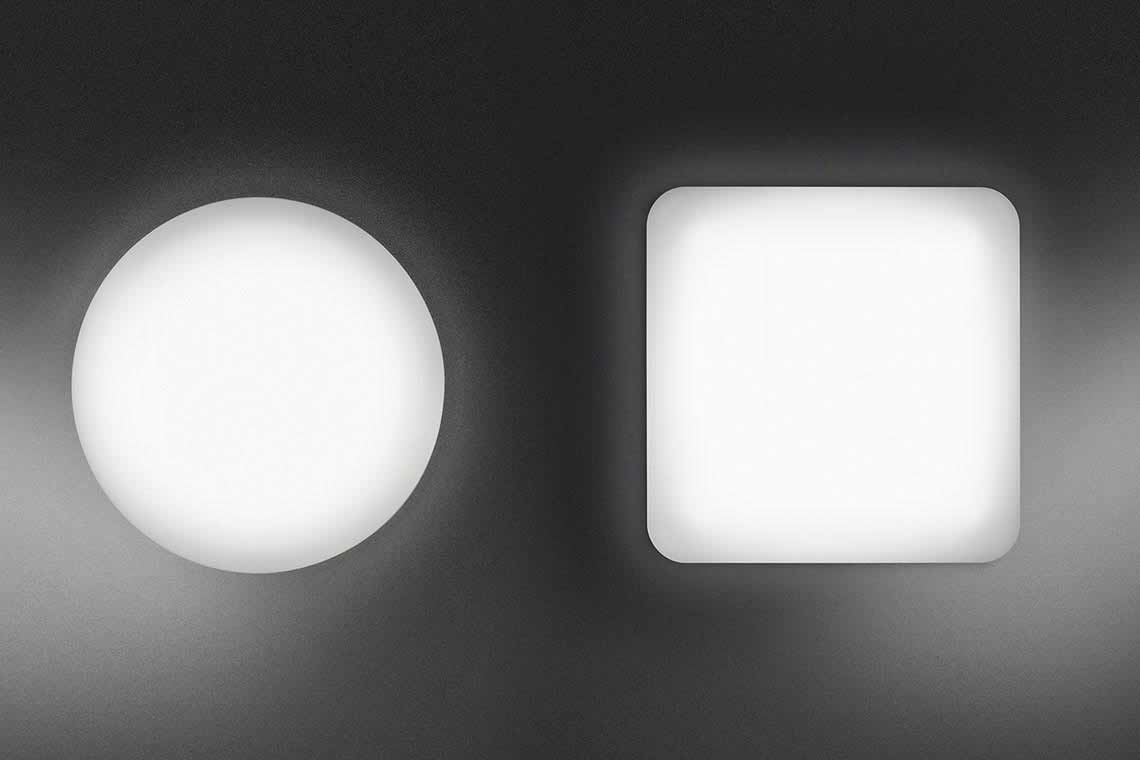

Le luminaire se décline en forme ronde ou carrée et en trois tailles. L’éclairage et la fonctionnalité peuvent être parfaitement adaptées à leur domaine d’utilisation grâce à des kits d’équipement au choix. Des variantes au design attrayant offrent des possibilités d’utilisation et d’aménagement totalement nouvelles.

Forme, dimensions et équipemen

Grande flexibilité des formes, des dimensions et de l’équipement

Innovants et pérennes :
la gestion d’éclairage et l’éclairage centré sur l’Homme

Un design esthétique
d’une modernité intemporelle dans tout le bâtiment

OPPORTUNITÉ DE RÉNOVATION – RÉSEAU SANS FIL

LiveLink SwarmSens ne permet pas seulement d'économiser de l'énergie. Grâce à la mise en réseau des luminaires, la lumière avance de manière intelligente

en savoir plus

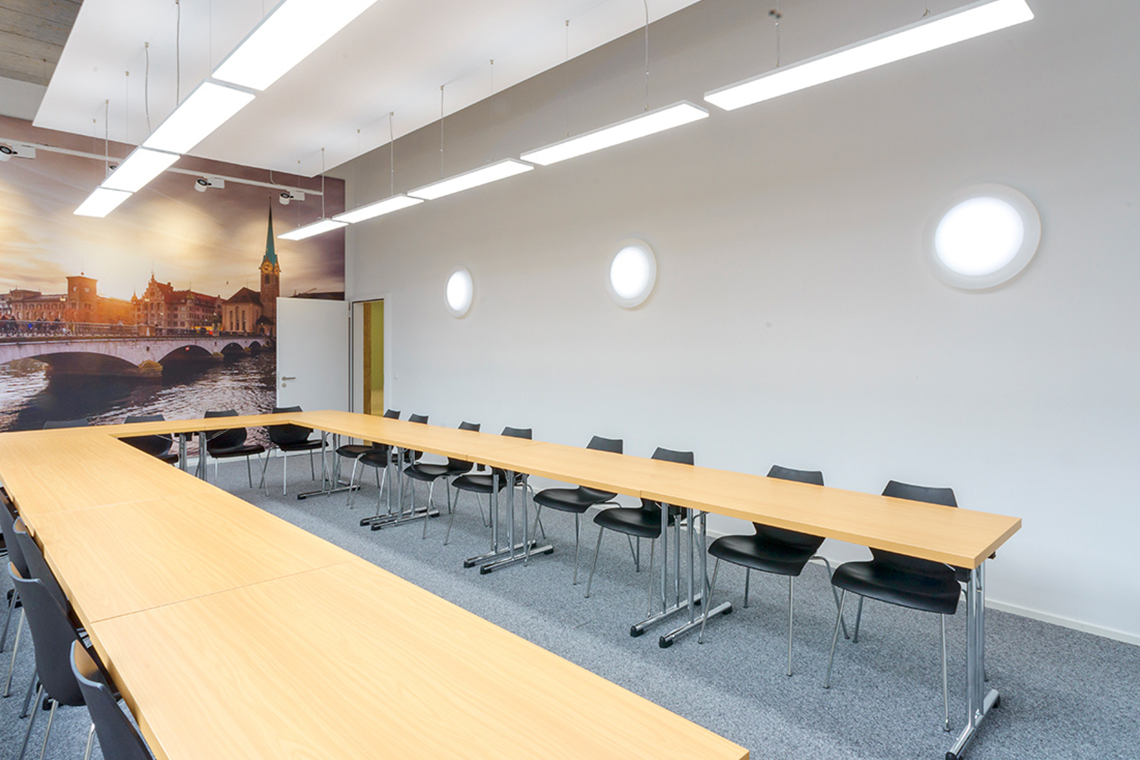

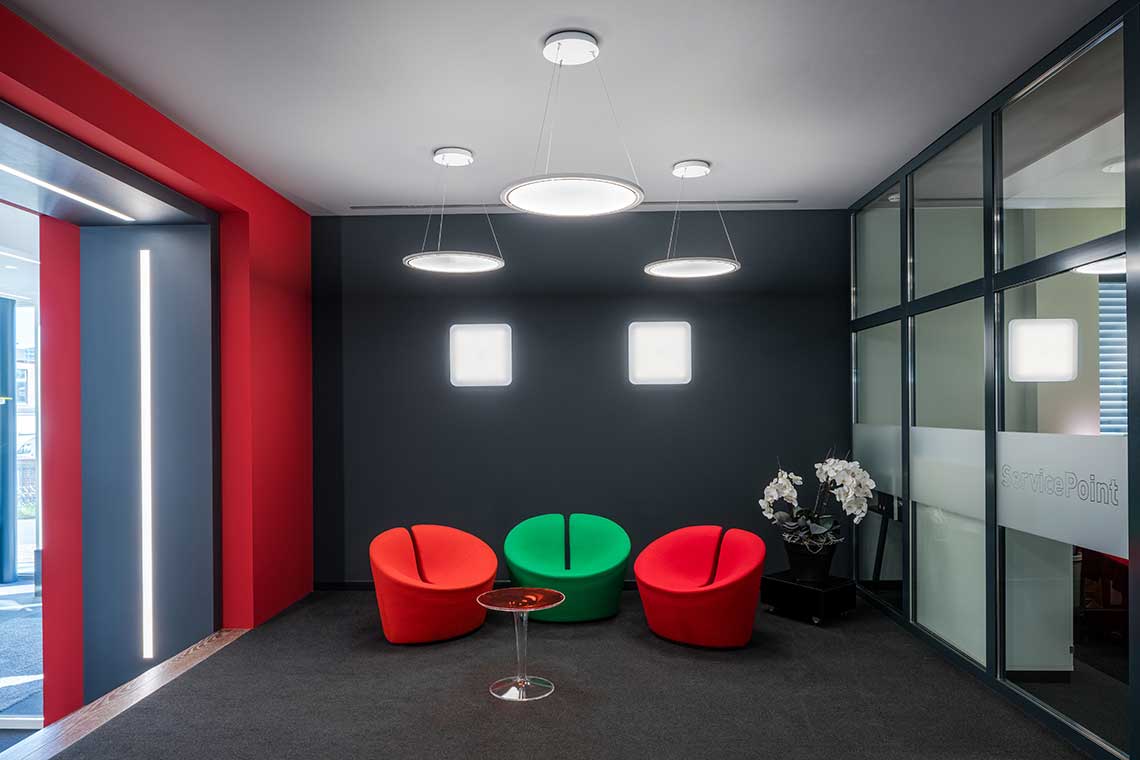

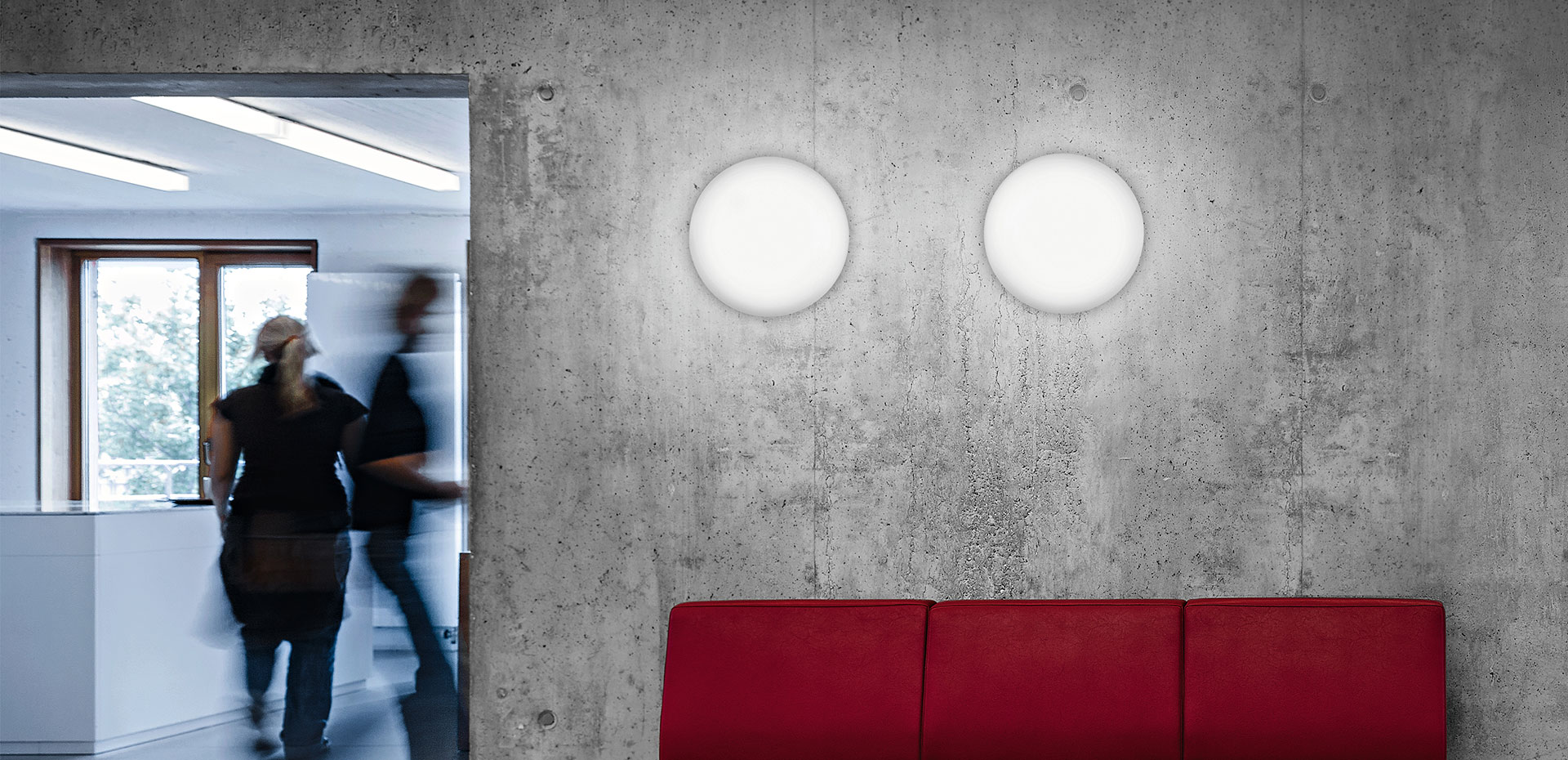

Photos de produit et d’application

Avantages lors de l’étude

Une grande variété de versions pour répondre aux exigences de projets les plus divers

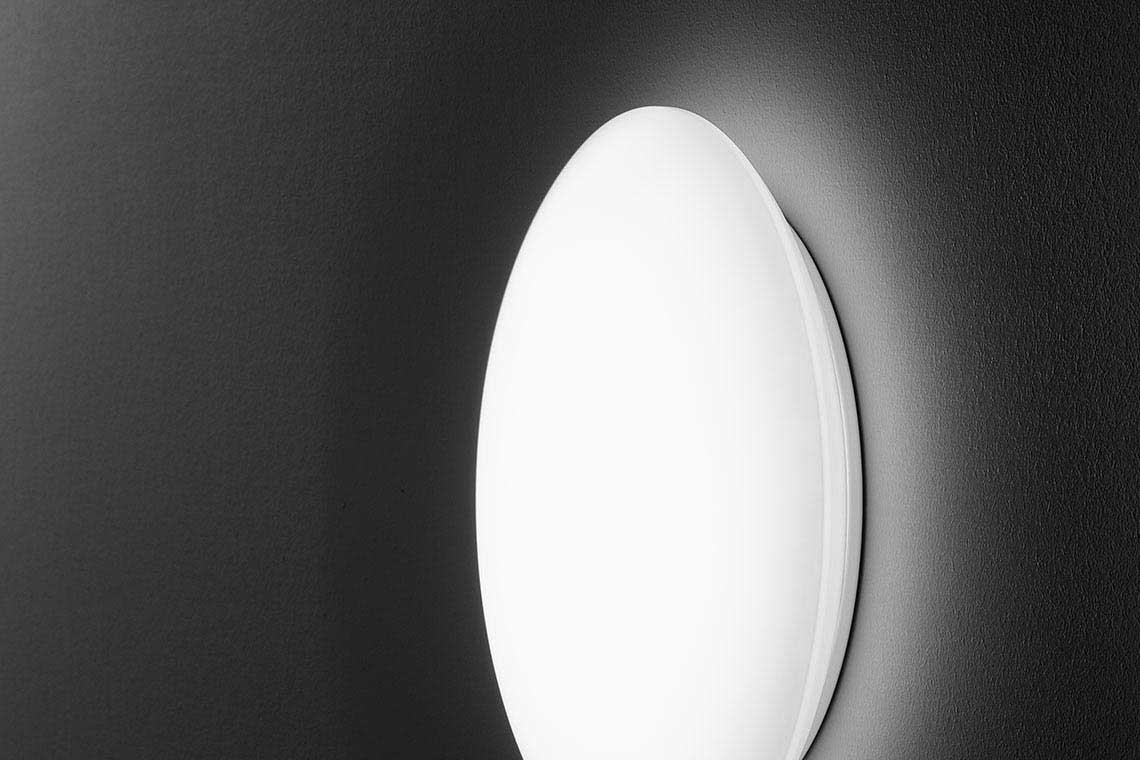

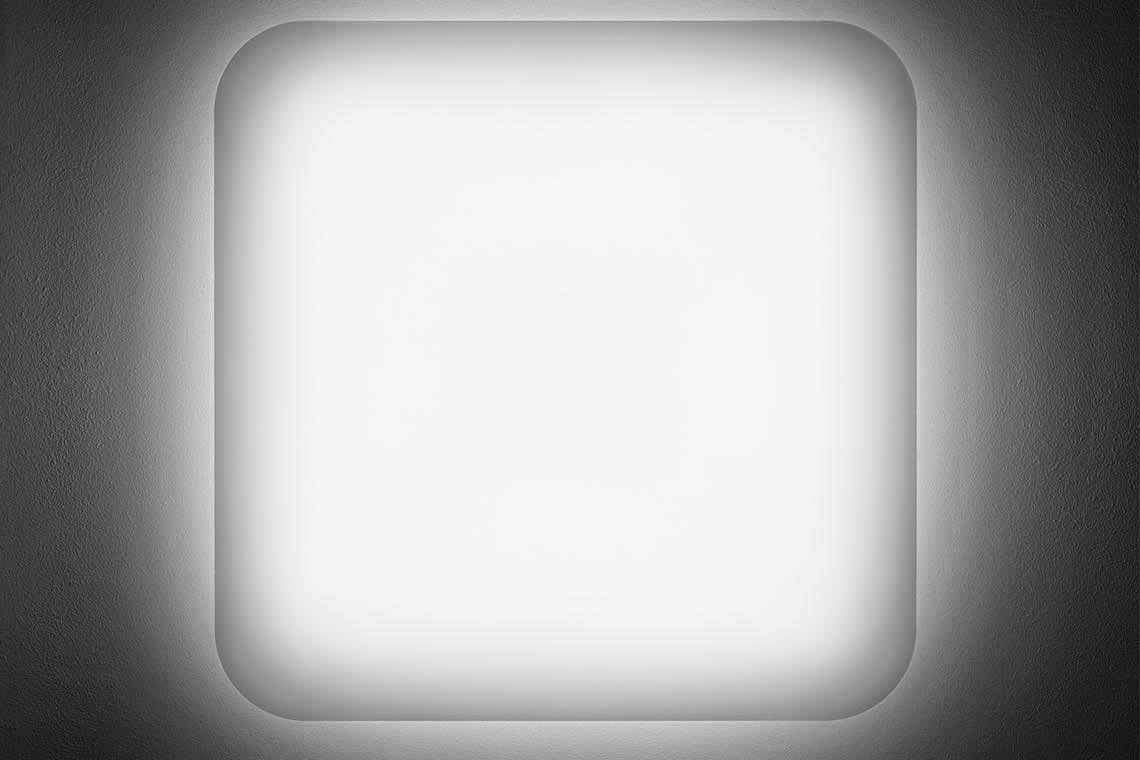

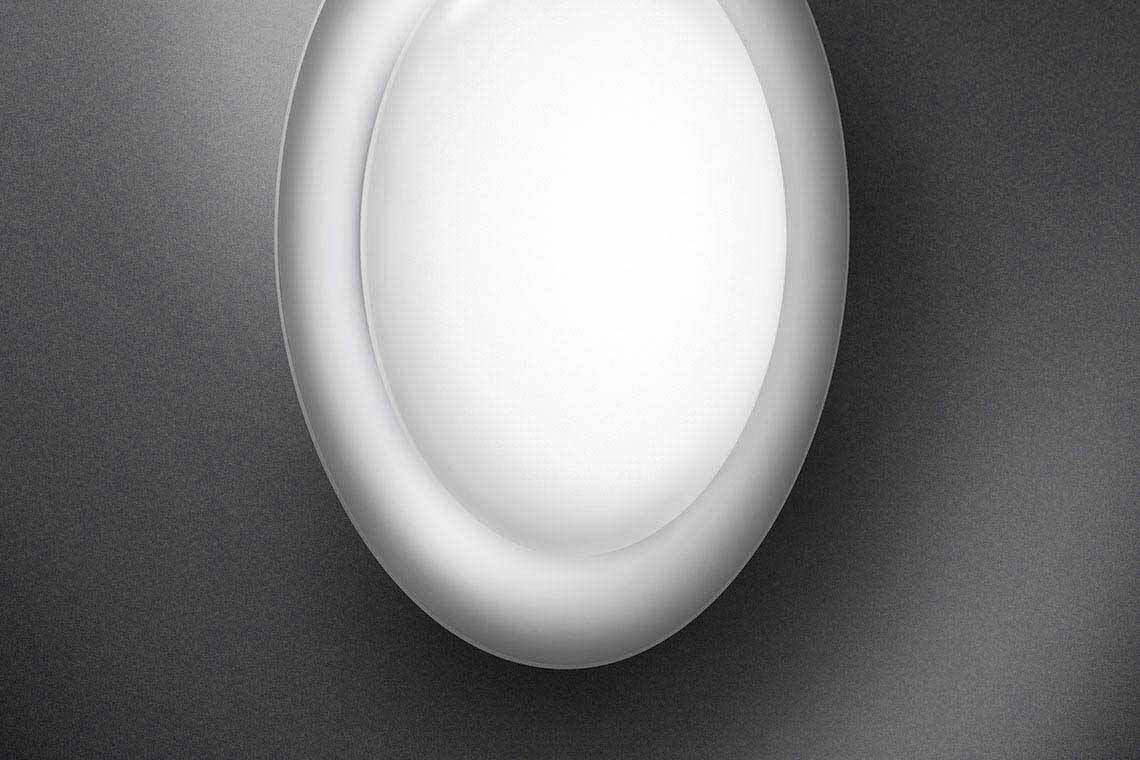

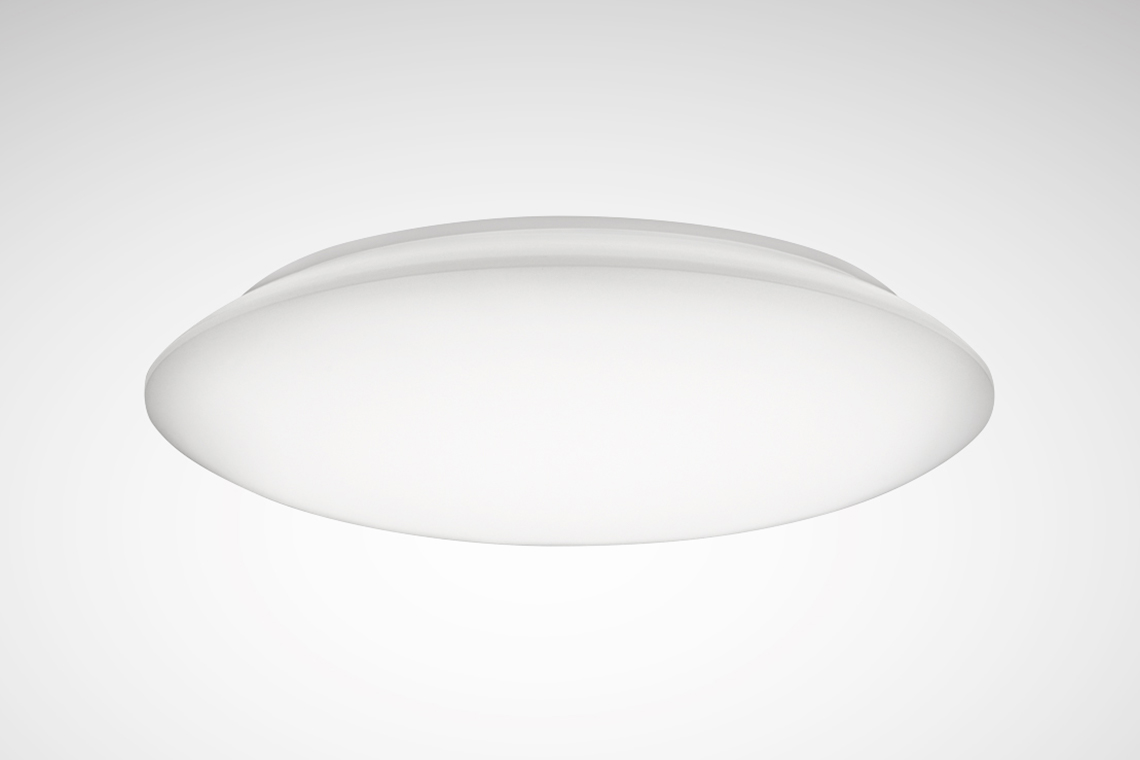

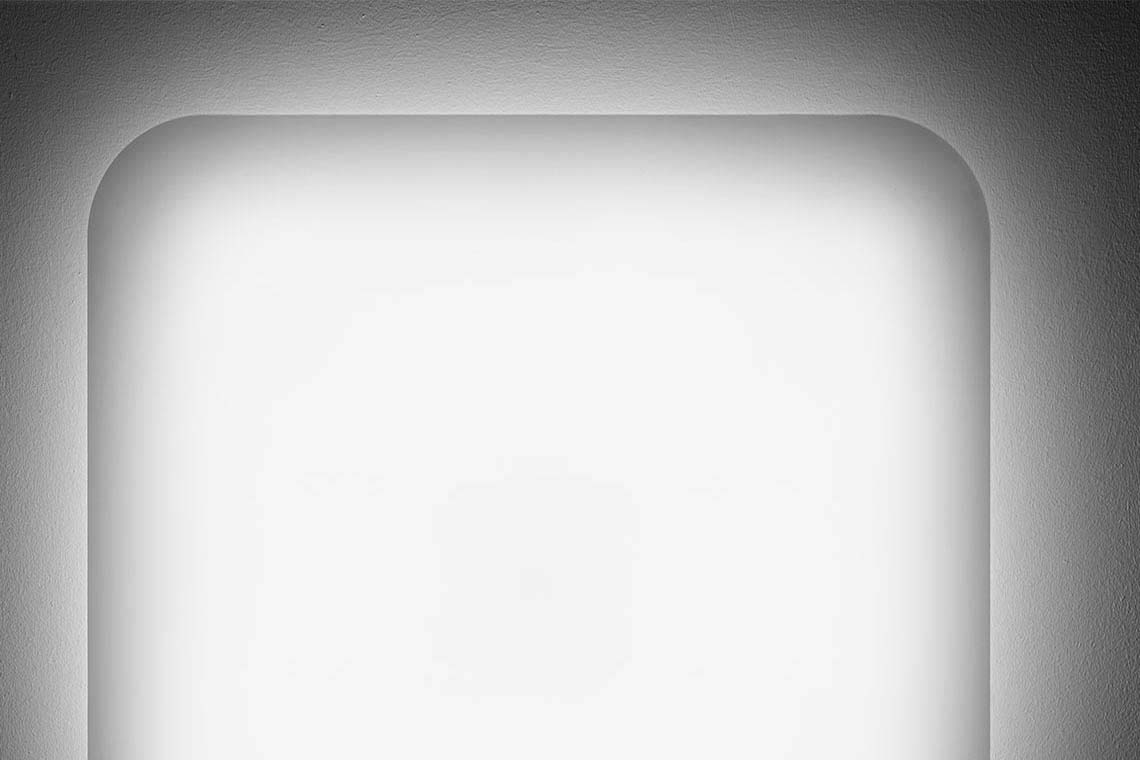

Les appliques de la série 74, disponibles en de nombreuses versions, permettent de réaliser d’importants projets d’éclairage dans un design homogène et attrayant. Cette gamme de luminaires comprend trois formats : un format carré (74 Q) et deux formats ronds (74 R et 74 RS). Chacun des formats, décliné en trois tailles, s’adapte au domaine d’application grâce à différentes répartitions lumineuses et optiques. Pour toutes les variantes, la version ET2 permet de commuter indépendamment les composantes directe et indirecte.

De nombreuses possibilités de montage

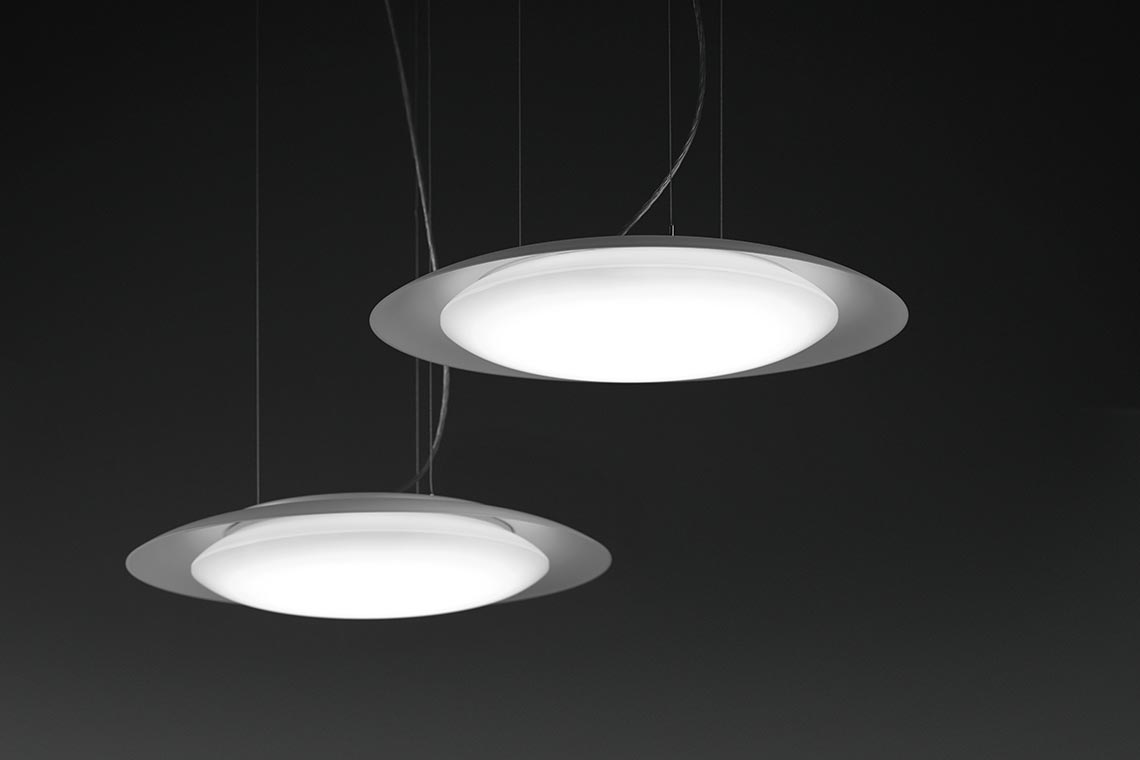

Toutes les appliques de la série 74 conviennent à un montage mural et au plafond. Des accessoires adaptés permettent en plus de réaliser un montage suspendu pour les versions rondes 74 R LED et 74 RS LED.

Une élégance sobre, un design prestigieux

Les appliques murales et plafonniers sont des classiques incontournables pour l’éclairage des circulations. Avec son design sobre haut de gamme, caractérisé par un corps résolument souple, la série 74 valorise des zones d’entrée et d’attente prestigieuses. Dans des bureaux aux espaces multiples, comportant des zones créatives et des zones de repos, elle assure une ambiance attrayante et inspirante.

Davantage de modularité pour un éclairage d’avenir : luminaires + système de gestion d’éclairage

Le pilotage de toutes les appliques de la série 74 peut se faire via le système de gestion d’éclairage intelligent LiveLink. Ces luminaires peuvent également être personnalisés selon les besoins du projet : IP44, intégration de capteurs, versions Active. Ces deux dernières permettent de disposer de nombreuses fonctions d’économie d’énergie, de sécurité, de confort visuel ainsi que d’une commande blanc-blanc.

Des luminaires exceptionnels, des versions personnalisables

Sur demande, les versions moyennes des luminaires 74 R LED et 74 RS LED peuvent être personnalisées avec des accessoires décoratifs. L’accessoire design «Curve» (bombé) est décliné en 6 coloris pastel (beige, miel, terracotta, olive, menthe et bleu clair) ainsi qu’en vert néon et blanc. L’accessoire décoratif «Disk» est une collerette décorative en forme de disque, disponible au choix en vert néon ou avec une impression personnalisée (logo ou autres motifs, ...), permettant ainsi un aménagement intérieur sur mesure.

Avantages lors de l’installation

Excellente qualité et montage rapide

Grâce à la qualité de ses matériaux et de sa finition, le montage des appliques de la série 74 est particulièrement simple et rapide. Les versions rondes se basent sur une plateforme modulaire homogène et disposent toutes d’une fermeture à baïonnette. Les vasques des versions carrées sont maintenues par une fermeture à ressort. Le montage se fait ainsi en toute simplicité.

Repiquage secteur simple

Il est possible de réaliser simplement un repiquage secteur, en utilisant les borniers double entrée. Aucun accessoire spécial n’est nécessaire.

Les luminaires dimmables DALI nécessitent des lignes de commande à cinq fils. Si seules des lignes à trois fils sont posées, une rénovation radio via LiveLink SwarmSens est l'alternative. La famille des 74 peut ainsi recevoir les signaux de commande par radio, même sans travaux de transformation coûteux

Avantages lors de l’exploitation

Une qualité d’éclairage homogène

Pour toutes les versions, la composante directe homogène garantit d’excellentes conditions de visibilité et une ambiance harmonieuse.

74 Q LED et 74 R LED : un éclairage attrayant pour les environnements de travail modernes

Grâce à leur design particulier, les luminaires 74 R LED et 74 Q LED disposent d’une composante indirecte qui valorise l’ambiance par de douces variations de lumière au mur ou au plafond. Ces appliques assurent une mise en scène attrayante de nombreux espaces et créent une atmosphère idéale pour les environnements de travail modernes. Sur les versions commutables, disponibles en option et disposant de deux circuits électriques, la commande des composantes directe et indirecte peut se faire séparément, en permettant notamment une commutation nocturne réduite. L’éclairage indirect crée alors une lumière douce aux murs et au plafond.

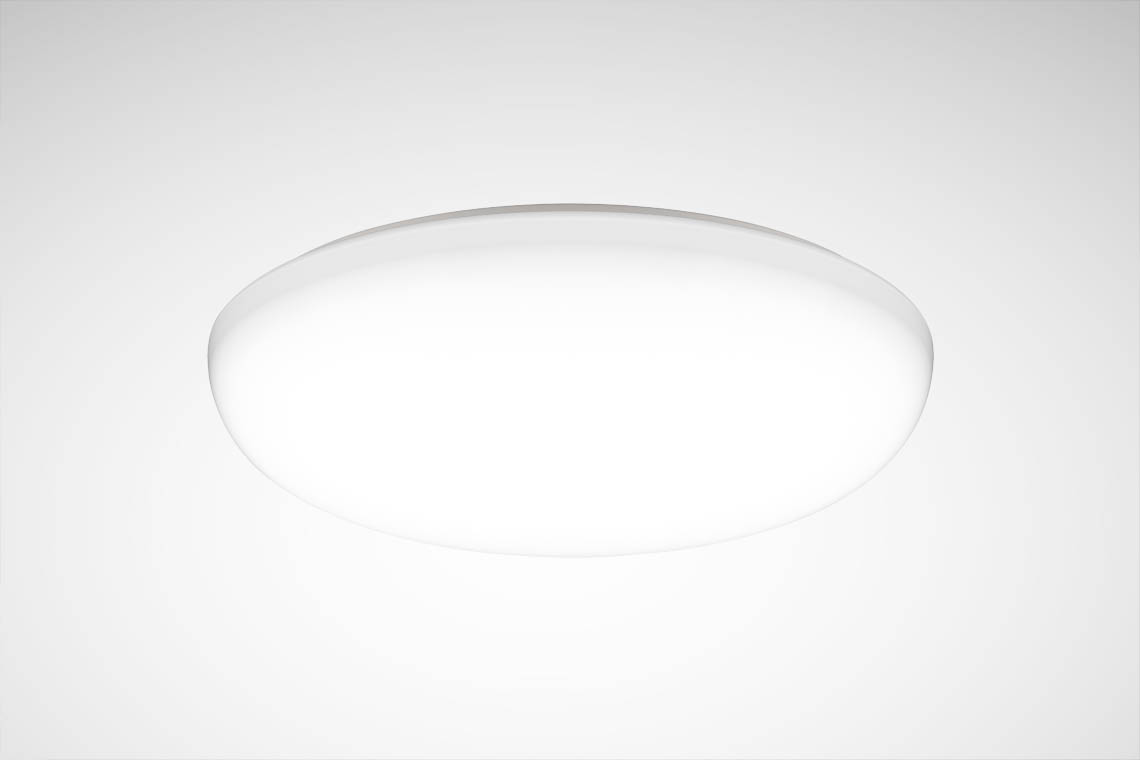

74 RS LED : parfait pour les zones fonctionnelles

Avec son design particulier sans composante directe, le modèle 74 RS est adapté pour un montage en applique ou en plafonnier. Il permet un nettoyage très simple et rapide. Grâce à sa qualité d’éclairage élevée, 74 RS est la solution idéale pour des zones à éclairage fonctionnel (cages d’escaliers, circulations...).

Une impression générale harmonieuse pour tous les espaces tertiaires

Son design intemporel permet à la série 74 de s’intégrer parfaitement à tout type d’environnement. Grâce à une grande variété de formes, de tailles et différentes répartitions lumineuses, ces luminaires s’adaptent à l’architecture et au domaine d’application. Il en résulte une ambiance intérieure exceptionnelle. Autre particularité : la diversité des versions permet de réaliser l’éclairage des différentes zones d’un bâtiment dans un design homogène et reconnaissable.

Gestion d’éclairage intelligente, consommation d’énergie réduite et confort maximal

En option, le pilotage des appliques de la série 74 peut se faire via le système de gestion d’éclairage intelligent LiveLink, ce qui accroît considérablement les économies d’énergie, la sécurité et le confort visuel. La combinaison avec des capteurs permet de réduire encore davantage la consommation d’énergie (notamment dans les zones recevant peu de public) grâce à un éclairage « suiveur-accompagnant ».

Fonctionnalités innovantes et esthétique sur mesure

La température de couleur des versions Active est réglable individuellement via une commande blanc-blanc. L’éclairage suit les variations de la lumière du jour. Il peut ainsi avoir un effet stimulant ou apaisant, s’adapter aux besoins spécifiques de l’utilisateur et contribue à améliorer son bien-être. Via une commande intuitive de la température de couleur, il est possible de créer une esthétique décorative qui convient à de nombreuses zones tertiaires modernes.

Faibles coûts d’exploitation et d’entretien

Grâce à son efficacité énergétique élevée (>100 lm/W) et à sa longue durée de vie (50 000 h), la série 74 assure à long terme des coûts d’exploitation réduits. Pour toutes les versions, la platine et les drivers peuvent être changés très facilement, ce qui réduit la durée de travaux d’entretien coûteux. Le nettoyage du luminaire 74 RS LED est très simple et rapide.

FONCTION ESSAIM AVEC LIVELINK : LA LUMIÈRE QUI PRÉSENTE

Avec LiveLink SwarmSens, les luminaires peuvent être mis en réseau par radio de manière simple et facile. Le capteur haute fréquence intégré dans le luminaire permet d'économiser de l'énergie et n'allume l'éclairage que lorsqu'il est nécessaire.
Grâce à la mise en réseau intelligente des luminaires, la lumière précède intelligemment et donne une orientation

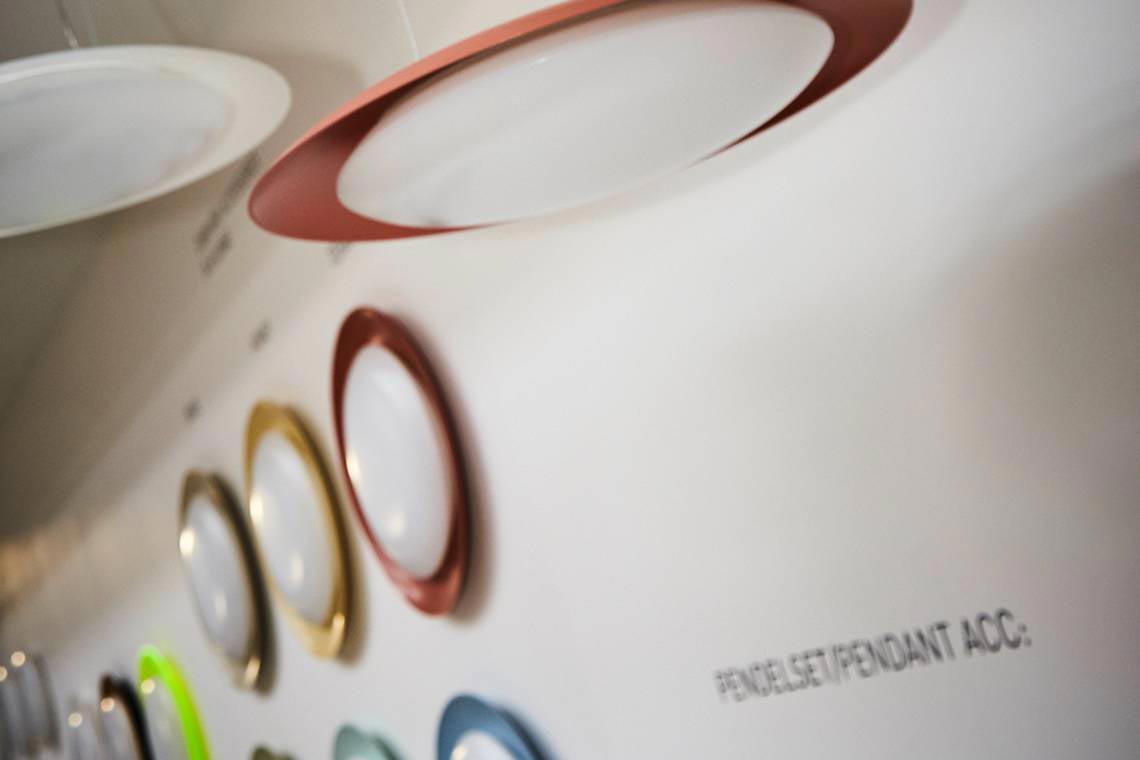

Un design personnalisable : les accessoires décoratifs « Disk » et « Curve »

Parfait pour une ambiance particulière : il est possible de personnaliser les tailles moyennes des modèles 74 R LED et 74 RS LED avec différents accessoires design. Les accessoires « Disk » (en forme de disque) et « Curve » (bombé) sont déclinés en plusieurs couleurs. L’accessoire « Disk » peut être personnalisé sur demande, avec un logo par exemple. Le résultat : des luminaires réalisées sur mesure qui valorisent les espaces par des accents attrayants.

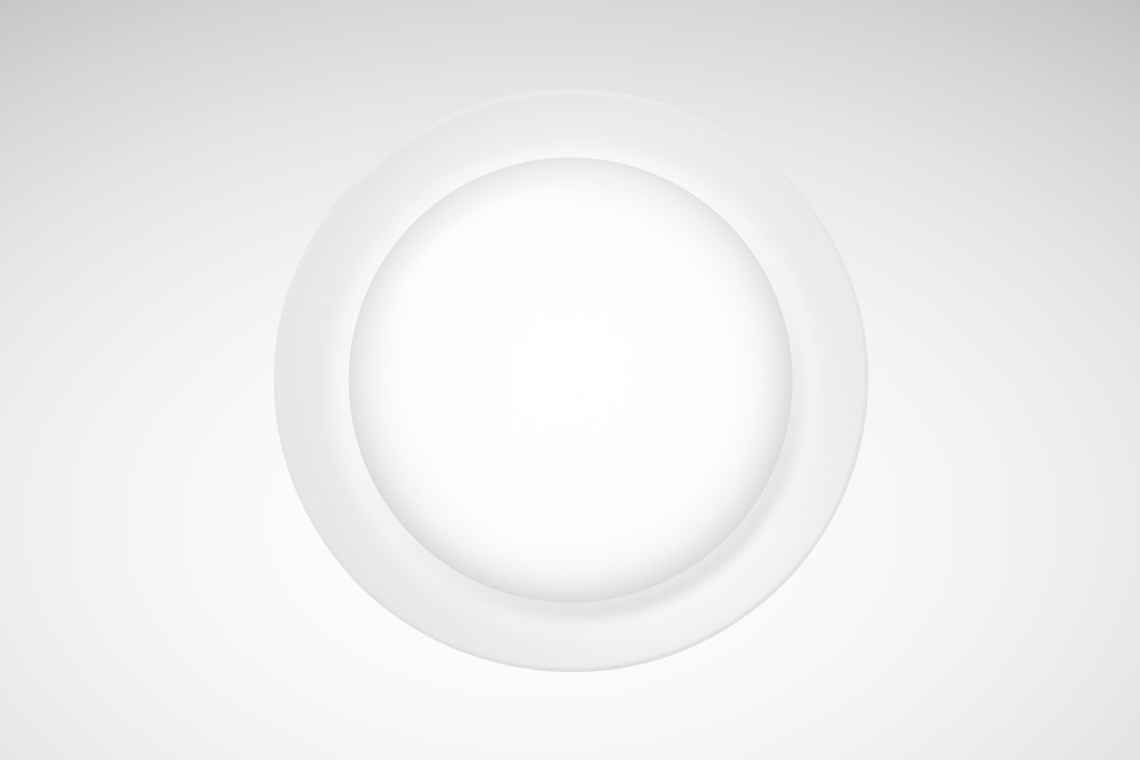

Curve "Base"

Curve "Eyecatcher"

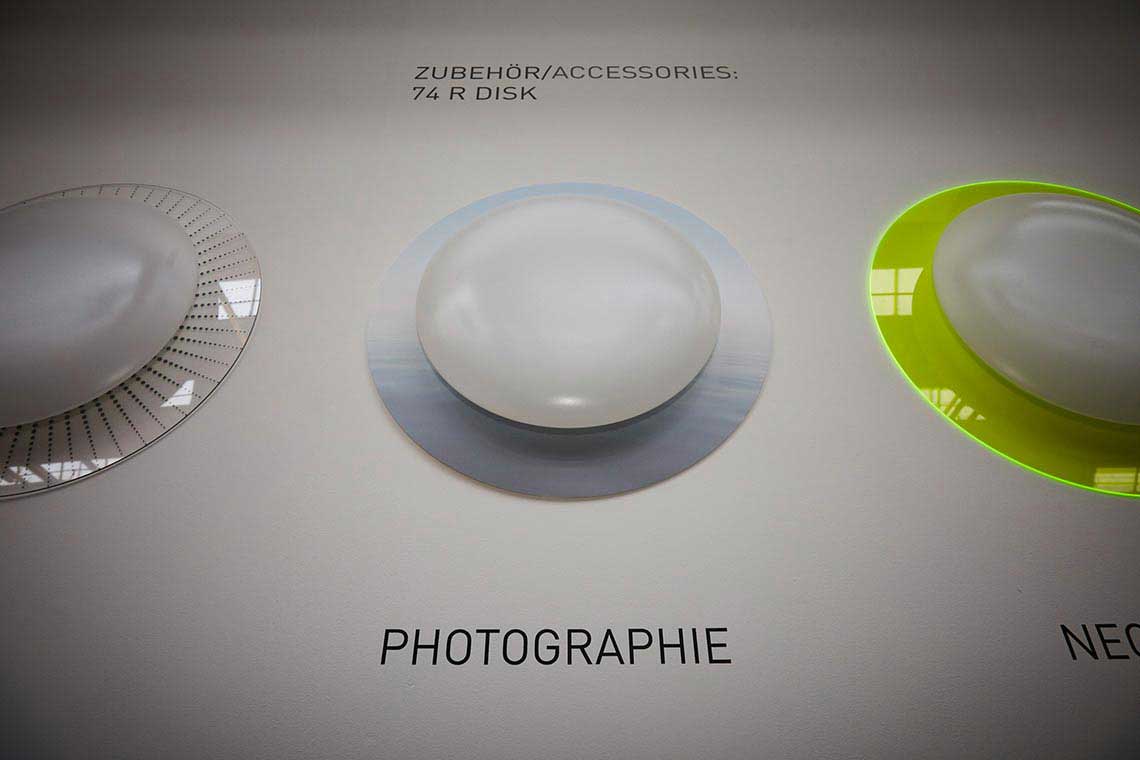

"Disk"

Variante Curve Disk
Dimensions WD 02 (Ø 570 mm, accessoire décoratif compris) WD 02 (Ø 570 mm, accessoire décoratif compris)
Couleur de l’accessoire décoratif beige, miel, terracotta, olive, menthe, bleu clair, vert néon et blanc vert néon
Fonctionnalités supplémentaires (pouvant être suspendu à l’aide d’un kit de tiges piton : Ø 320 mm) Possibilité d’une impression personnalisée de l’accessoire décoratif

Impression personnalisée

« 74R Disk » permet d’imprimer ses propres motifs, logos ou photos sur l’extérieur de l’accessoire décoratif. La partie visible de la photo sera découpée circulairement. Le client doit nous fournir la preuve des droits d’auteur sur le graphique/la photo.

Application

CARACTERISTIQUES TECHNIQUES

Désignation Valeurs
Efficacité énergétique: > 120 lm/W
Durée de vie: 50 000 heures (L80 à 25 ˚C)
Flux lumineux: WD1 : 1.400 ou 3.000 lm
WD2 : 2.200 ou 4.200 lm
WD3 : 3.300 ou 5.600 lm
formats: carré (74 Q), rond (74 R) et sans composante indirecte (74 RS)

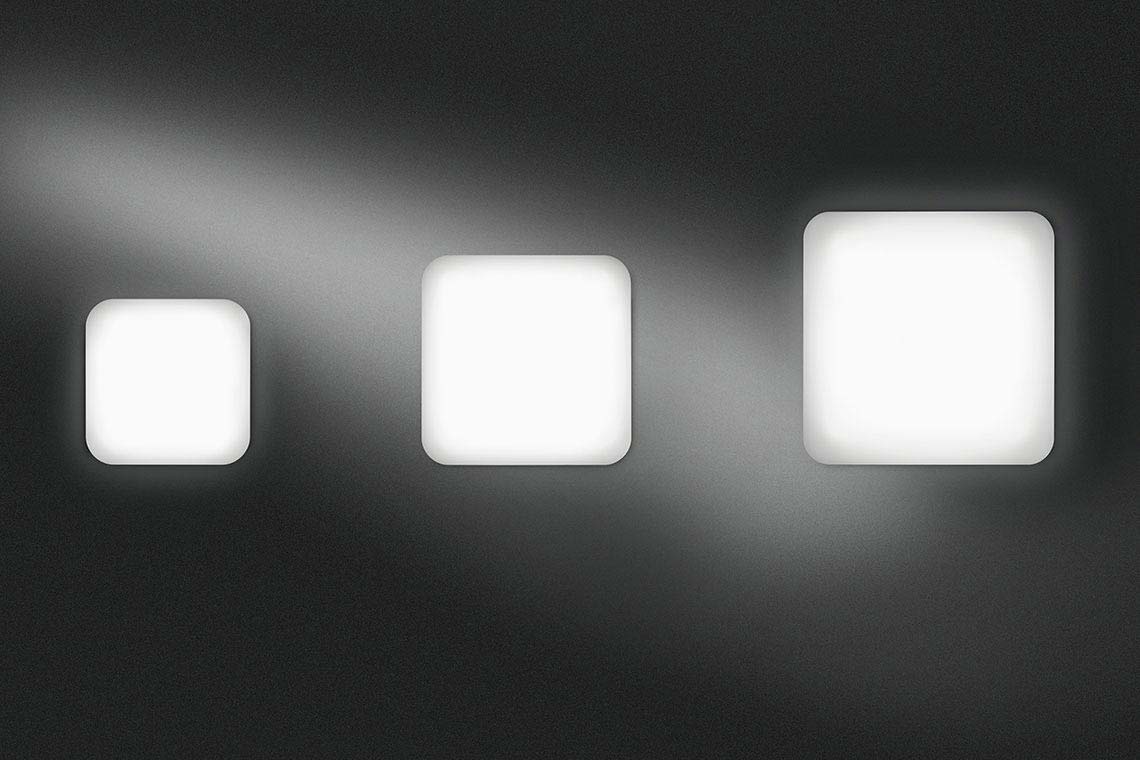

Chaque produit disponible en trois tailles: 74 Q : 320 x 320 mm, 420 x 420 mm et 520 x 520 mm ; 74 R : Ø 320 mm, 420 mm et 520 mm ; 74 RS : Ø 270 mm, 370 mm, 470 mm
Température de couleur: 3 000 K ou 4 000 K ; de 2 700 K à 6 500 K pour la version Active (HCL)
Versions à indice de protection: IP40 et IP44 particulièrement robustes

74 R/Q/RS LED
