LiveLink Wireless

Freiheit durch Funkvernetzung

Die Herausforderung

  1. Wunsch nach Verbesserungen bei Energieverbrauch, Lichtqualität und Komfort
  2. Fehlen von DALI-Steuerleitungen in sanierungsbedürftigen Projekten
  3. Aufwändige und teure Nachrüstung

Die Lösung

  1. Funkvernetzung von Leuchten mit LiveLink Wireless
  2. Einfacher Zugang zu allen LiveLink-Lichtmanagementfunktionen: von der Sensorsteuerung bis hin zur Anwendung von Szenen
  3. verschiedene Steuerungsmöglichkeiten: vollautomatisch sensorgestützt, teilautomatisch unter Einbindung eines Tasters oder über die App LiveLink Control

Konnektivität

Energie sparen

Vorteile in der Planung

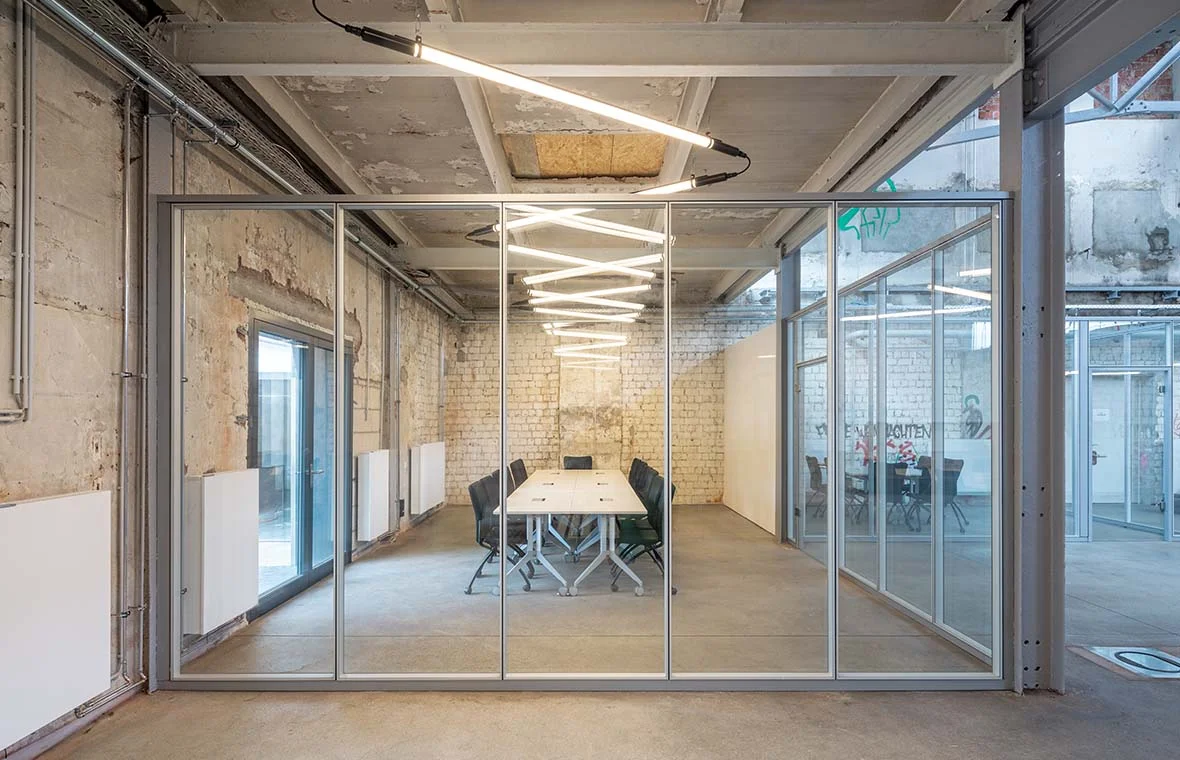

Lichtmanagement für den Sanierungsmarkt

LiveLink Wireless bringt Lichtmanagement auch in Bereiche, die bislang aufgrund fehlender Steuerleitungen nur schwer zu vernetzen waren. So lassen sich die Möglichkeiten eines intelligenten Beleuchtungsnetzwerks auch in Gebäuden mit klassischer dreiadriger Verkabelung nutzen.

Mehr Nachhaltigkeit für ältere Bestandsimmobilen

Die Ansprüche an die Nachhaltigkeit eines Beleuchtungssystems oder eines gesamten Gebäudes steigen kontinuierlich. Mit einem funkbasierten Lichtmanagementsystem lassen sich die Energieeinsparungen auch in älteren Bestandsimmobilien ohne die erforderliche bauliche Infrastruktur maximieren. Das Ergebnis: weniger Kosten bei mehr Nachhaltigkeit.

DALI und Funk – Mischbetrieb für ganzheitliche Lösungen

Fehlen die Steuerleitungen lediglich in einigen Gebäudebereichen, können die Leuchten gleichzeitig über DALI und Funk (ZigBee) in das Beleuchtungsnetzwerk eingebunden werden. Darüber hinaus besitzt LiveLink Wireless eine Schnittstelle für handelsübliche Taster. Das bietet Planern maximale Flexibilität und ermöglicht ganzheitliche Lösungen.

Auswahl – Breites Spektrum mit DALI-Leuchten

Der LiveLink Wireless Controller ist baugleich mit dem klassischen LiveLink WiFi-Controller – und kann deshalb prinzipiell in den meisten DALI-fähigen TRILUX Leuchten eingesetzt werden. Auf Anfrage werden aber auch individuelle Wünsche erfüllt.

Vorteile während der Installation

LED und Lichtmanagement – einfach per 1:1 Leuchtentausch

Die Umrüstung einer konventionellen Beleuchtung auf ein LED-System mit Lichtmanagement ist durch einen einfachen 1:1 Tausch der Leuchten möglich – ohne DALI-Steuerleitungen, ohne Eingriffe in die Bausubstanz. Schneller geht es nicht.

Einfach, schnell und sicher – Vernetzung per ZigBee

Nach der Montage werden die Leuchten mit wenigen Handgriffen über den Funkstandard ZigBee vernetzt. Dabei baut eine Master-Leuchte ein ausfallsicheres Mesh-Netzwerk mit bis zu 20 Slave-Leuchten im Frequenzband mit 2,4 GHz auf.

Intuitive Inbetriebnahme – klassisch per WLAN

Genau wie bei den klassischen DALI-basierten LiveLink-Systemen: Die Inbetriebnahme erfolgt in wenigen Schritten per Tablet-PC. Die intuitiv bedienbare LiveLink Install App (iOS und Android) leitet den Anwender durch den Installationsprozess und vereinfacht die Inbetriebnahme, z. B. durch eine breite Auswahl an vordefinierten Raumkonfigurationen (Use Cases).

Vorteile im Betrieb

Alle Möglichkeiten des Lichtmanagements

Durch die funkbasierte Vernetzung der Leuchten lassen sich alle Möglichkeiten des Lichtmanagements trotz fehlender DALI-Steuerleitungen nutzen. Das ermöglicht enorme Verbesserungen bei Energieverbrauch, Lichtqualität und Komfort.

Extrem sparsam – Sensoriken zur Energieeinsparungen

Werden die vernetzten Leuchten mit Sensoriken zur Anwesenheitserfassung und Konstantlichtregelung kombiniert, lassen sich hohe Energieeinsparungen erzielen. Durch die Sanierung einer konventionellen Beleuchtungsanlage mit LED und Lichtmanagement sinken die Energiekosten um bis zu 80 Prozent.

Steuerung – komfortabel per App oder Taster

Die vernetzten Leuchten lassen sich sowohl vollautomatisch über Sensoren zur Konstantlichtregelung und Präsenzerfassung steuern, als auch teilautomatisch – wahlweise über einen handelsüblichen Taster, einen Funk-Taster oder über WLAN per Smart Device. Die LiveLink Control App ist für Smartphones und Tablets erhältlich. Über die intuitive Bedienoberfläche können Nutzer die Leuchten individuell steuern.

Sanierungsfreundlich: Vernetzung per Funk

Mit LiveLink Wireless lassen sich die Leuchten auch bei fehlenden DALI-Steuerleuchten einfach per Funk vernetzen.

Willkommen: Lichtmanagement-Funktionen

Über LiveLink Wireless  haben Betreiber Zugang zu dem gesamten Portfolio an LiveLink-Lichtmanagementfunktionen.

Sparsam: Sensoriken minimieren Energieverbrauch

Durch die Kombination mit Sensoriken zur Konstantlichtregelung und Präsenzerfassung sinkt der Energieverbrauch um bis zu 80 Prozent im Vergleich zu einer konventionellen Beleuchtungsanlage.

Smart: Komfortable Steuerung

Die Leuchten lassen sich vollautomatisch über Sensoren oder teilautomatisch – wahlweise per Taster oder Smart Device – steuern.

Sicher: vermascht und geschützt

Das funkbasierte Mesh-Netzwerk bietet eine hohe Ausfallsicherheit, da die Leuchten über ein vermaschtes Netz miteinander verbunden sind.

Technische Daten

Gewicht <100g
Eingangsspannung 220-240V
Eingangsstrom max. 50mA
Eingangsfrequenz 50/60Hz
Standby-Leistungsaufnahme <2W
DALI Teilnehmer max. 32
DALI Ausgangsstrom max. 64mA
Funkteilnehmer max. 20
Leuchtengruppen max. 16
Anzahl Lichtszenen max. 50
WiFi IEEE 802.11b
WiFi Verschlüsselung WPA2
WiFi Reichweite max. 25m
ZigBee IEEE 802.15.4
ZigBee Reichweite max. 100m
Schutzart IP20
Gehäusetemperatur tc 0-85°C
Umgebungstemperatur ta 0-65°C
Normen IEC 61347-2-11 / EN 55015
EN 61000-32 / EN 61000-33
EN 61000-547 / IEC 62386
Leitungslänge DALI max. 300m
Leitungslänge Taster max. 25m
Zulässiger Leitungsquerschnitt 0,5 bis 1,5mm²
TK 10147831
