La sfida
- Corridoi e trombe delle scale dal carattere prestigioso o con traffico pedonale intenso, come zone d'ingresso o d'attesa, ma anche uffici multispazio con zone creative e tranquille
- Illuminazione a norma per diversi concetti di locali, altezze del soffitto e funzioni
- Minimo consumo energetico possibile per l'ammissibilità, assenza di manutenzione e riduzione dei costi d'esercizio
La soluzione
- Concetti d'illuminazione personalizzati in un linguaggio formale attraente e uniforme con diverse possibilità di personalizzazione
- Due pacchetti di flusso luminoso per dimensione per maggiore libertà di progettazione e nuovi campi di applicazione
- Efficienza energetica di >120 lm/W, durata utile di L80 50000 h e varie opzioni per l'integrazione dei sensori, il collegamento in rete (wireless) e il controllo
Famiglia di prodotti ricca di elementi
L'apparecchio è disponibile in tre misure, con forma circolare o quadrata. Illuminotecnica e funzionalità, grazie ai pacchetti di accessori, possono essere adattate in modo ideale al campo di impiego. Accattivanti varianti di design offrono delle possibilità di impiego e realizzazione del tutto nuove.

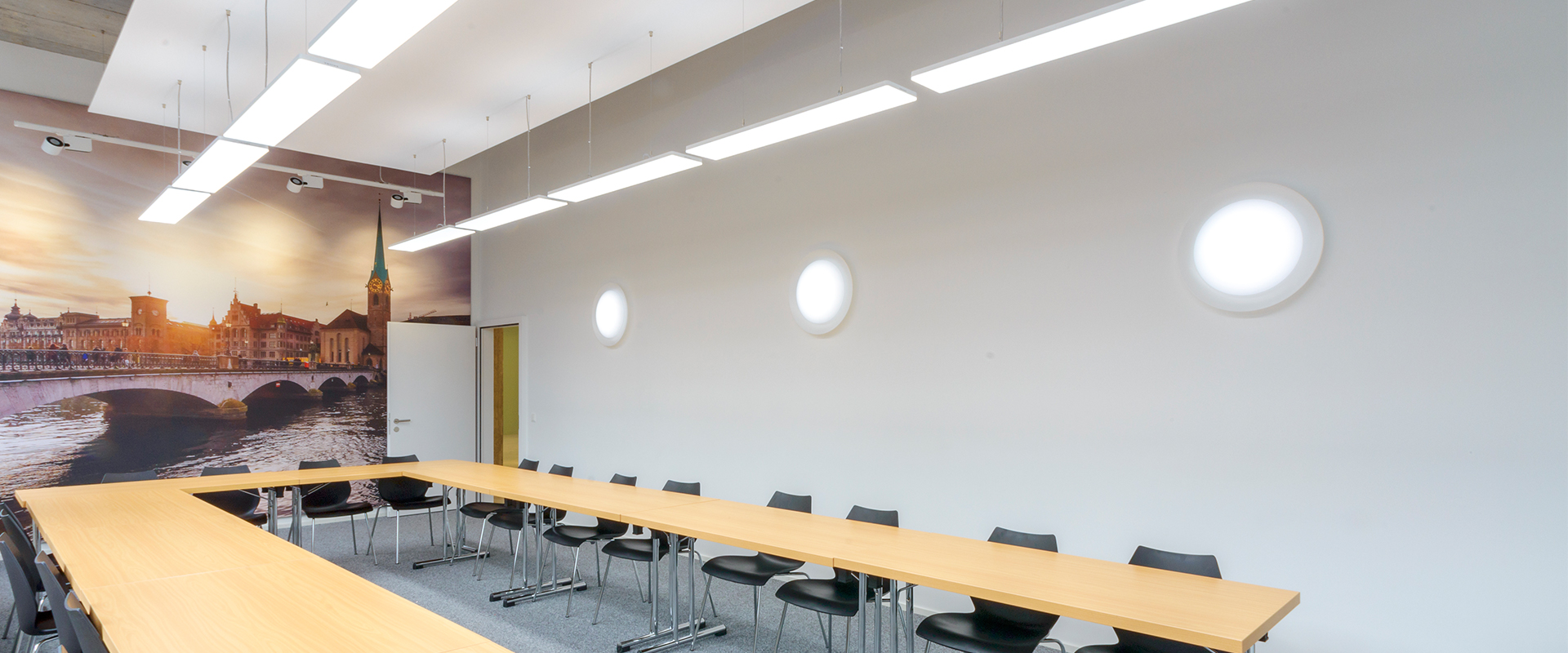

Immagini di prodotto e applicazione

Vantaggi in fase di progettazione
Grande libertà – Ricchezza di varianti per progetti con diverse esigenze
Le varianti della famiglia di apparecchi 74 permettono di realizzare anche grandi progetti illuminotecnici in un design accattivante e uniforme. La serie di apparecchi comprende attualmente tre tipologie geometriche: una quadrata (Q) e due circolari (R) di cui una squadrata in appoggio sulla superficie di montaggio (RS). Ciascuna di queste tipologie è disponibile in tre misure e, grazie a diverse ottiche e sistemi illuminotecnici , può essere adattata esattamente al campo di impiego. Per tutte le varianti, nella versione ET2, le componenti di luce indirette e dirette possono, su richiesta, essere gestite indipendentemente l'una dall'altra.
Varie modalità di montaggio – Tutto è possibile
Tutti gli apparecchi della serie 74 si adattano ad un montaggio a soffitto e a parete. Per le tipologie circolari 74 R LED e 74 RS LED, con i dovuti accessori, è possibile anche un montaggio a sospensione.
Sobria eleganza – Design rappresentativo
Gli apparecchi a parete e a soffitto sono un classico irrinunciabile quando si tratta di illuminare aree di passaggio e corridoi. Ma la serie 74 offre molto di più, valorizzando le aree di ingresso e attesa grazie al suo linguaggio formale classico ed essenziale, con un corpo apparecchio dalle forme coerentemente morbide. In uffici multiple space, con zone destinate ad attività creative e zone riservate al riposo e il relax, garantisce un'atmosfera suggestiva e ricca di ispirazione.
Più possibilità, più futuro – Apparecchi + sistema di gestione della luce
Tutti gli apparecchi della serie 74 possono essere controllati elettronicamente tramite il pratico sistema di gestione luce LiveLink e sono disponibili in via opzionale nelle varianti IP44, con sensore e con illuminazione di emergenza, nonché in versione Active. Questo permette di realizzare molteplici funzioni per migliorare comfort, risparmio energetico e sicurezza nonché un comando bianco-bianco per soluzioni Active.
Apparecchi unici – Design individuale
Le due versioni di misura media del 74 RLED e 74 RS LED sono disponibili, su richiesta, con rivestimenti decorativi personalizzabili. L'accessorio di design "Curve" è un rivestimento decorativo semisferico disponibile in sei tonalità pastello (beige, honey, terracotta, olive, mint e light blue) nonché in verde neon e bianco. Il rivestimento decorativo "Disk" è invece un anello decorativo piatto, disponibile in verde neon o dotato di un motivo personalizzabile stampato come ad es. il logo dell'azienda. Questo permetterà di allestire il locale dandogli un tocco personale.
Vantaggi in fase di installazione
Alta qualità e semplice montaggio
Grazie all'alta qualità dei materiali e della lavorazione, gli apparecchi sono particolarmente veloci e semplici da montare. Le versioni circolari si basano su una piattaforma modulare unitaria e dispongono tutte di una confortevole chiusura a baionetta che facilita il montaggio. I diffusori delle varianti angolari sono fissati tramite una pratica chiusura a molla.
Semplice cablaggio passante
Un cablaggio passante può essere realizzato con facilità tramite i morsetti integrati negli apparecchi, senza bisogno di speciali accessori.
Gli apparecchi DALI dimmerabili richiedono cavi di controllo a cinque fili. Se sono installati solo cavi tripolari, l'alternativa è una ristrutturazione radio tramite LiveLink SwarmSens. In questo modo, la famiglia 74 può semplicemente ricevere i segnali di controllo via radio senza la necessità di complesse misure di conversione
Vantaggi in fase di esercizio
Omogenea e piatta – Luce di eccellente qualità
La componente di luce diretta, piatta, omogenea e di ottima qualità garantisce in tutte le varianti eccellenti condizioni di visibilità e una suggestiva atmosfera nell'ambiente.
74 Q LED e 74 R LED – Luce accattivante per nuovi ambienti di lavoro
Grazie alle particolari geometrie, oltre ad una componente di luce diretta, 74 R LED e 74 Q LED possono anche contare su una componente indiretta che valorizza l'atmosfera del locale creando sulla parete o il soffitto dei passaggi di luce morbidi e suggestivi. L'interazione di luce e apparecchio permette di mettere in scena in modo suggestivo locali e zone creando le condizioni ideali per i nuovi ambienti di lavoro. Nelle varianti commutabili disponibili in via opzionale, con due circuiti elettrici, la componente di luce diretta e quella indiretta possono essere gestite separatamente. Questo permette ad esempio una modalità notturna a potenza ridotta nella quale la componente di luce indiretta disegna sulla parete e il soffitto passaggi luminosi morbidi.
74 RS LED – Perfetto per aree funzionali
Grazie allo speciale e pratico design dell'apparecchio, senza componente di luce indiretta, 74 RS poggia perfettamente sulla superficie di montaggio, risultando quindi molto facile e veloce da pulire. In combinazione con l'elevata qualità della luce, 74 RS è la soluzione ideale per quelle aree che richiedono soprattutto un'illuminazione funzionale, in particolare trombe di scale e corridoi.
Sobrietà e bellezza – Un impatto estetico omogeneo in tutti gli ambienti
Grazie al suo elegante design senza tempo, la serie 74 si integra perfettamente quasi in ogni ambiente. L'enorme assortimento di forme, misure, ottiche e vari sistemi illuminotecnici permettono agli apparecchi di adattarsi perfettamente al contesto architettonico e al campo di impiego creando nel locale un'atmosfera veramente unica. Un'altra particolarità della serie è data dal fatto che, grazie alla grande ricchezza di varianti, è possibile illuminare zone diverse di un edificio mantenendo sempre un linguaggio formale omogeneo e chiaramente riconoscibile.
Gestione della luce intelligente – Meno consumo energetico e più comfort
La serie 74 può essere controllata in via opzionale con il pratico sistema di gestione della luce LiveLink. Questo permette di sfruttare molte funzioni per migliorare il risparmio energetico, la sicurezza e il comfort. Ad esempio, è possibile integrare dei sensori che permettono di ridurre ulteriormente il consumo energetico, oppure allestire reti intelligenti grazie alle quali l'utente potrà essere accompagnato, ad esempio da una luce che lo segue o lo precede, attraverso zone a bassa frequentazione di pubblico.
Funzionalità innovativa ed estetica di illuminazione – Soluzione su misura per gli utenti
Nelle varianti Active, il colore possono essere regolati individualmente tramite una funzione di comando bianco-bianco. Questo permette di realizzare scenari luminosi con una luce attivante, tranquillizzante ed emotiva. Tutto questo rende possibile il concetto di Human Centric Lighting, vale a dire un'illuminazione che si orienta al ritmo naturale della luce diurna migliorando la sensazione di benessere dell'individuo. Regolando il colore della luce si può, inoltre, realizzare un'illuminazione suggestiva e dall’estetica decorativa, ad esempio particolarmente indicata per le aree creative degli uffici moderni.
Bassi costi d'esercizio e manutenzione
Data l'alta efficienza energetica, maggiore di 100 lm/W, e una lunga durata utile di 50.000 ore, la serie 74 garantisce a lungo termine dei bassi costi di esercizio. Per tutte le varianti, in caso di necessità, è possibile sostituire senza sforzi piastra e driver, riducendo al minimo la durata dei costosi lavori di manutenzione. 74 RS LED è inoltre particolarmente facile e veloce da pulire.
FUNZIONE DI SCIAME CON LIVELINK: LUCE CHE MI GUIDA
Con LiveLink SwarmSens, gli apparecchi possono essere collegati in rete via radio in modo semplice e senza complicazioni. Il sensore ad alta frequenza integrato nell'apparecchio aiuta a risparmiare energia e accende l'illuminazione solo quando è necessario.
Grazie al collegamento in rete intelligente degli apparecchi, la luce procede in modo intelligente e fornisce l'orientamento.
Design apparecchio personalizzabile – I rivestimenti decorativi Disk e Curve
Perfetto quando c'è da creare un'atmosfera speciale: su richiesta le misure medie di 74 R LED e 74 RS LED possono essere personalizzate e arricchite con una connotazione emotiva implementando diversi accessori di design. E’ possibile scegliere tra rivestimenti decorativi discoidali (Disk) e bombati (Curve), ciascuno disponibile in diversi colori . I rivestimenti Disk, su richiesta, possono essere personalizzati con motivi stampati, ad esempio con il logo dell'azienda. Il risultato è un set di apparecchi unici, in grado di emettere accattivanti accenti creativi.
Curve "Base"

Curve "Eyecatcher"

"Disk"

Variante | Curve | Disk |
---|---|---|
Misura | WD 02 (Ø 570 mm incl. rivestimento decorativo) | WD 02 (Ø 570 mm incl. rivestimento decorativo) |
Colore del rivestimento decorativo | beige, miele, terracotta, oliva, menta e azzurro, verde neon e bianco | verde neon |
Caratteristiche aggiuntive | (agganciabile in sospensione con kit apposito rosone: Ø 320 mm) | Possibilità di stampare motivi personalizzati sul rivestimento decorativo |
Motivi personalizzati
Per 74R Disk è possibile stampare sul rivestimento decorativo esterno motivi personalizzati, loghi o foto. La sezione visibile della foto viene realizzata in modo circolare. Per questa personalizzazione è necessario che siano disponibili i diritti di proprietà intellettuale sulla grafica o la foto

applicazione
CARATTERISTICHE TECNICHE
Designazione | Valori |
---|---|
Efficienza energetica: | >120 lm/W |
Durata utile: | di 50.000 ore (L80, a 25 °C) |
Flusso luminoso apparecchio: |
WD1: 1.400 o 3.000 lm WD2: 2.200 o 4.200 lm WD3: 3.300 o 5.600 lm |
3 caratteristiche di emissione: | fascio omogeneo, diffuso, diretto |
3 tipologie geometriche: | quadrata (74 Q), circolare (74 R) e circolare solo con componente indiretta (74 RS) |
3 misure per ciascun design: | 74 Q: 320 x 320 mm; 420 x 420 mm e 520 x 520 mm, 74 R: Ø 320 mm, 420 mm e 520 mm, 74 RS: Ø 270 mm, 370 mm, 470 mm. |
Colore della luce: | di 3.000 K o 4.000 K; nella variante Active: 2.700 - 6.500 K (HCL) |
Struttura robusta con gradi di protezione: | IP40 e IP44 |
