E-Line Next

Aus Erfahrung. Aus dem Markt. Für die Zukunft.

Die Herausforderung

  • Unterschiedliche Applikationen mit verschiedenen Anforderungen
  • Einbindung unterschiedlicher Module
  • Kompromisse bei Planung, Lichtqualität und Effizienz

Die Lösung

  • Individuell konfigurierbares LED Lichtbandsystem
  • Wegweisende Lichtqualität
  • Herausragende Energieeffizienz (bis zu 190 lm/W)

Wegweisende Lichtqualität

Dank 20 verschiedener optischer Systeme garantiert die E-Line Next LED die richtige Beleuchtung für nahezu alle Anwendungsbereiche. Weitere Highlights sind die ausgezeichnete Entblendung und ein Farbwiedergabeindex von Ra >90.

Wegweisende Lichtqualität

Dank 20 verschiedener optischer Systeme garantiert die E-Line Next LED die richtige Beleuchtung für nahezu alle Anwendungsbereiche. Weitere Highlights sind die ausgezeichnete Entblendung und ein Farbwiedergabeindex von Ra >90.

Herausragende Effizienz

Durch die breite Auswahl an Lichtstrompaketen lassen sich Lagerhallen mit hohen Lichtpunkthöhen genauso mühelos und effizient ausleuchten wie Büroräume oder Supermärkte. Die sehr gute Effizienz von bis zu 190 lm/W und eine Lebensdauer von bis zu 100.000 h garantieren dabei dauerhaft niedrige Betriebskosten.

Herausragende Effizienz

Durch die breite Auswahl an Lichtstrompaketen lassen sich Lagerhallen mit hohen Lichtpunkthöhen genauso mühelos und effizient ausleuchten wie Büroräume oder Supermärkte. Die sehr gute Effizienz von bis zu 190 lm/W und eine Lebensdauer von bis zu 100.000 h garantieren dabei dauerhaft niedrige Betriebskosten.

Sanierung im Handumdrehen

Die E-Line Next LED lässt sich ganz einfach 1:1 auf bestehende Altanlagen sanieren. So dauert die werkzeuglose Umrüstung einer konventionellen T5/T8 E-Line auf LED-Technologie gerade einmal 44 Sekunden.

Sanierung im Handumdrehen

Die E-Line Next LED lässt sich ganz einfach 1:1 auf bestehende Altanlagen sanieren. So dauert die werkzeuglose Umrüstung einer konventionellen T5/T8 E-Line auf LED-Technologie gerade einmal 44 Sekunden.

Verschiedene Längen für verschiedene Anwendungen.

Lässt sich die kürzeste Version der E-Line perfekt im Retailbereich inetegrieren, eignet sich die 1500er Länge hervorragend für Sanierungssysteme. Sollen Investitions- und Installationskosten reduziert werden, kommt die 2250er in Frage.

Individuelle Lichtkonzepte

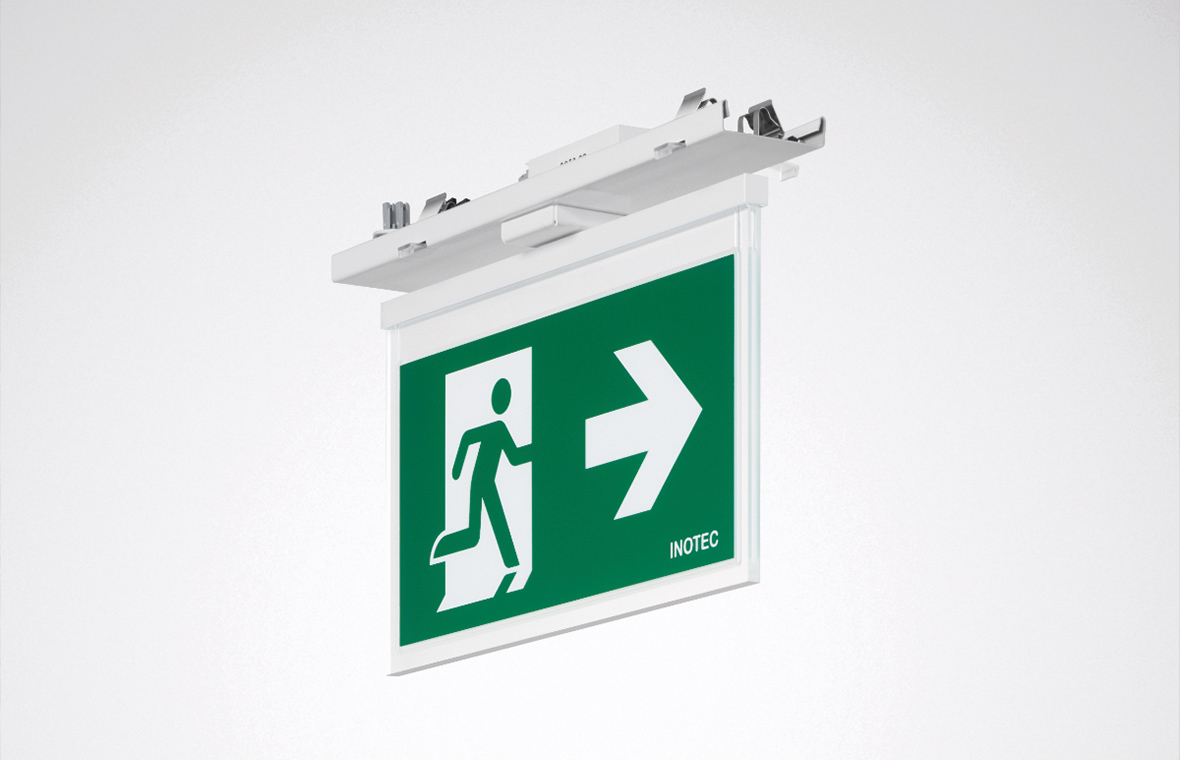

Neben der Vielzahl von Leuchteneinsätzen lassen sich weitere Komponenten, wie z.B. Sensoriken, Notlicht, Strahler oder Lautsprecher, einfach via Plug and Play einsetzen. Das ermöglicht eine einfache Realisierung individueller Lichtkonzepte.

Individuelle Lichtkonzepte

Neben der Vielzahl von Leuchteneinsätzen lassen sich weitere Komponenten, wie z.B. Sensoriken, Notlicht, Strahler oder Lautsprecher, einfach via Plug and Play einsetzen. Das ermöglicht eine einfache Realisierung individueller Lichtkonzepte.

IP50 – Hart im Nehmen

Dank der Varianten mit hohen Schutzarten ist die E-Line Next LED auch für den Einsatz in feuergefährdeten Betriebsbereichen (D-Kennzeichnung) sowie staubigen Produktionsumgebungen geeignet.

IP64 – Rundum robust

Die IP64 Variante der E-Line Next LED ist extrem robust, vollkommen staubdicht und bietet Schutz gegen starkes Spritzwasser von allen Seiten. Ideal für Bereiche mit hohen Sicherheitsanforderungen oder rauen Rahmenbedingungen.

IP50 – Hart im Nehmen

Dank der Varianten mit hohen Schutzarten ist die E-Line Next LED auch für den Einsatz in feuergefährdeten Betriebsbereichen (D-Kennzeichnung) sowie staubigen Produktionsumgebungen geeignet.

IP64 – Rundum robust

Die IP64 Variante der E-Line Next LED ist extrem robust, vollkommen staubdicht und bietet Schutz gegen starkes Spritzwasser von allen Seiten. Ideal für Bereiche mit hohen Sicherheitsanforderungen oder rauen Rahmenbedingungen.

Schnelle Montage

Typisch für die E-Line Next LED ist die schnelle, einfache und intuitive Montage. Nach der Befestigung der Tragschienen werden die Geräteträger einfach werkzeuglos eingeklinkt. Eine Besonderheit der E-Line Next LED: Der Federverschluss schnappt bei der Montage hörbar und sichtbar ein und gibt so eine Rückmeldung, dass er korrekt eingesetzt ist. Bei der Flex-Ausführung ermöglicht die neue Geometrie des Tragprofils sowie die neuartige Kupplung Abhängeabstände von bis zu 4 Metern.

Projektspezifische Sonderlösungen

Lösung nach Maß: egal ob Lichttechnik, CLO, Montageart oder Farbe, auf Wunsch passen wir Ihre E-Line Next LED Beleuchtungslösung projektspezifisch an.

ConVision®

Technologie von TRILUX für angenehmes Licht

Die innovative zweiteilige ConVision® Optik sorgt mit Linse und Lichtkammern (Limiter) für exzellente Ausleuchtung bei bester Entblendung. Die Charakteristiken reichen von breitstrahlender bis hin zu doppelt-asymmetrischer Lichtverteilung. Mit einem UGR <19 ist E-Line Next LED eine echte Alternative auch für Officekonzepte.

Mehr zu ConVision® erfahren

Optische Systeme



Anwendung
Bereich
Montagehöhe
3 - 6m

LVW

sehr breit strahlend

Ideal für eine gleichmäßige Flächenbeleuchtung in der Industrie, im Retail, aber auch Office und Education

Montagehöhe3 – 6 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
4 - 8m

LW

breit strahlend

Ideal für eine gleichmäßige Flächenbeleuchtung für Industrie, Retail, Office und Education

Montagehöhe4 – 8 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
8 - 12m

LN

tief strahlend

Ideal für eine gleichmäßige Regal- und Flächenbeleuchtung in der Industrie

Montagehöhe8 – 12 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
8 - 12m

LVN

sehr tief strahlend

Ideal für die Regalbeleuchtung in der Logistik/ Industrie (maximal effizient)

Montagehöhe8 – 12 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
12 - 18m

LEN

extrem tief strahlend

Ideal für die Regalbeleuchtung in der Logistik/ Industrie (maximal effizient)

Montagehöhe18m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
2,8 - 3,5m

LDAW

doppelt asymmetrisch breit strahlend

Ideal für die Ausleuchtung von Sortimentsgängen mit hohen Beleuchtungsstärken in den Regalen

Montagehöhe2,8 - 3,5 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
3,6 - 5m

LDAN

doppelt asymmetrisch tief strahlend

Ideal für die Ausleuchtung von Sortimentsgängen mit hohen Beleuchtungsstärken in den Regalen auch bei höheren Lichtpunkten

Montagehöhe3,6 - 5 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
2,8 - 3,5m

LAN

asymmetrisch tief strahlend

Ideal für die asymmetriche Beleuchtung von Tafeln (Education) oder auch Regalen im Randbereich (Retail)

Montagehöhe2,8 - 3,5 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
2,8 - 3,5m

LW-19

breit strahlend (UGR<19)

Ideal für eine sehr effiziente, entblendete Ausleuchtung in der Industrie, im Kassenbereich( (Retail) oder auch im Office und Education

Montagehöhe2,8 - 3,5 m
SchutzartIP20, IP50, IP64
Optisches SystemLinse
3 - 5m

CLW22

breit strahlend

Ideal für höchste Lichtqualität bei der Flächenbeleuchtung im Retail und Office

Montagehöhe3 - 5 m
SchutzartIP20
Optisches SystemConVision Linse
2,8 - 3,5m

CLW19

breit strahlend (UGR<\19)

Ideal für höchste Lichtqualität bei der entblendeten Ausleuchtung im Kassenbereich (Retail), sowie Office und Education

Montagehöhe2,8 - 3,5 m
SchutzartIP20
Optisches SystemConVision Linse
2,8 - 3,5m

CDLAW

doppelt asymmetrisch breit strahlend

Ideal für höchste Lichtqualität bei der Ausleuchtung von Sortimentsgängen mit hohen Beleuchtungsstärken in den Regalen

Montagehöhe3 - 5 m
SchutzartIP20
Optisches SystemConVision Linse
2,8 - 3,5m

CLWW

Wall-Washer

Ideal für höchste Lichtqualität bei der Beleuchtung von Tafeln (Education) oder auch Regalen im Randbereich (Retail)

Montagehöhe2,8-3,5 m
SchutzartIP20
Optisches SystemConVision Linse
3 - 6m

DL

lambertisch strahlend

Ideal für eine gleichmäßige Ausleuchtung mit hohem Sehkomfort (weiches, homogenes Licht)

Montagehöhe3 - 6 m
SchutzartIP20, IP50
Optisches SystemDiffusor
2,5 - 4m

DSL

lambertisch strahlend

Ideal für eine gleichmäßige Ausleuchtung mit hohem Sehkomfort (weiches, homogenes Licht)

Montagehöhe2,5 - 4 m
SchutzartIP20, IP50
Optisches SystemDiffusor
2,5 - 4m

PWW

sehr breit strahlend

Ideal für eine extrem homogene Ausleuchtung, insbesondere für den Automotivebereich

Montagehöhe2,5 - 4 m
SchutzartIP20, IP50
Optisches SystemPrismatisch
2,5 - 8m

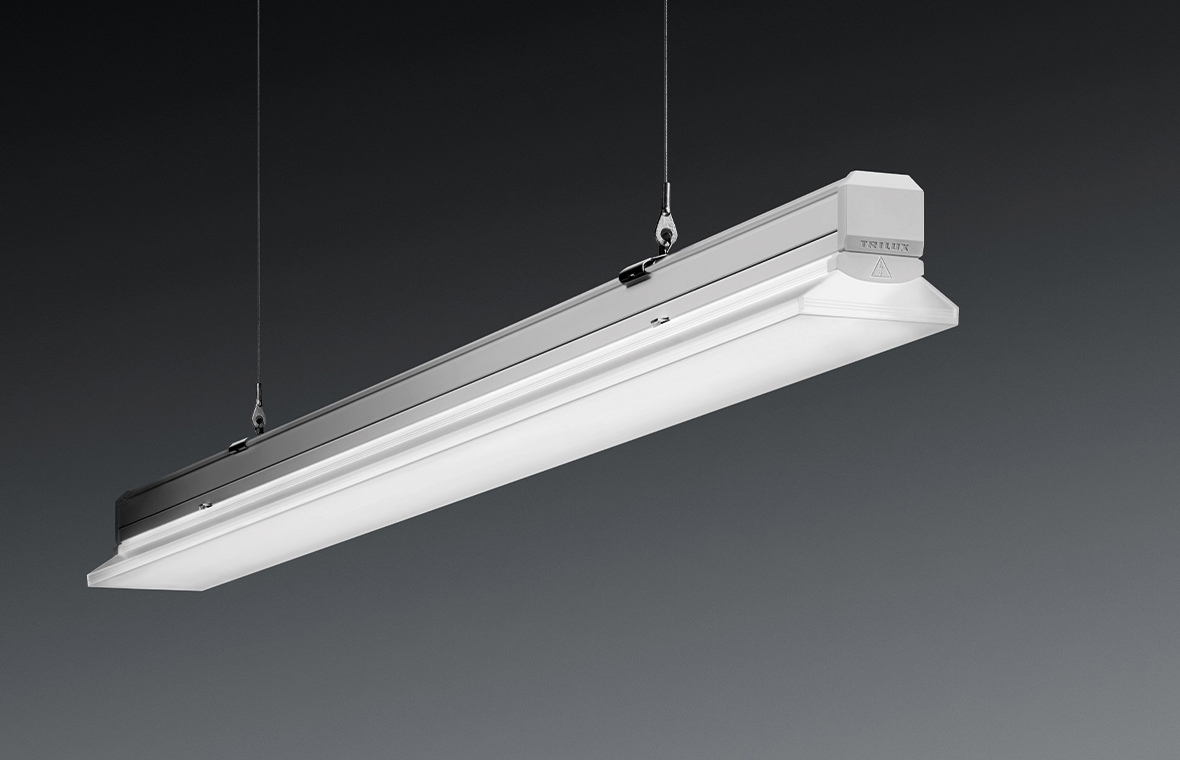

PMW

medium breit strahlend

Ideal für eine extrem homogene Ausleuchtung mit bester Entblendung für die Industrie, Office und Education

Montagehöhe2,5 - 8 m
SchutzartIP20, IP50
Optisches SystemPrismatisch
3 - 6m

PW

breit strahlend

Ideal für eine homogene Ausleuchtung ohne sichtbare LED-Punkte für die Industrie, Office und Education

Montagehöhe3 - 6 m
SchutzartIP20, IP50
Optisches SystemPrismatisch
8 - 12m

PVN

sehr tiefstrahlend

Ideal für eine homogene Ausleuchtung ohne sichtbare LED-Punkte für die Industrie

Montagehöhe8 - 12 m
SchutzartIP20, IP50
Optisches SystemPrismatisch
3 - 6m

PW19

breit strahlend (UGR<19)

Ideal für eine homogene Ausleuchtung ohne sichtbare LED-Punkte mit bester Entblendung für die Industrie, Office und Education

Montagehöhe3 - 6 m
SchutzartIP20, IP50
Optisches SystemPrismatisch

Nachhaltigkeit

Optimierte Verpackung

Weniger Aufwand, weniger Müll, geringere Kosten: Auf Wunsch wird die E-Line Next LED verpackungsoptimiert zur Baustelle geliefert. Das reduziert nicht nur den Verpackungsmüll. Es spart auch Zeit beim Auspacken und Entsorgen des Mülls und beschleunigt die Montage um bis zu 15 %.

Nachhaltigkeit mit Auszeichnung

Energieeffiziente Lichttechnik, ressourcenschonende Konstruktion, rückwärtskompatible Geräteträger, Schnittstellen für smartes Lichtmanagement und Monitoring: E-Line Next LED erfüllt zahlreiche Anforderungen an eine klima- und umweltfreundliche Beleuchtungslösung. So ergab die Untersuchung des Verbrauchs abiotischer Ressourcen im Rahmen des europäischen Forschungsprojektes REPRO-LIGHT eine Verbesserung um mehr als 61 % im Vergleich zur Vorgängerversion. Das ganzheitlich durchdachte Produktdesign der E-Line Next LED wurde mit dem Deutschen Nachhaltigkeitspreis 2022 ausgezeichnet.

Geeignet für zertifiziertes Bauen

E-Line Next LED macht die Beleuchtung nicht nur klima- und umweltfreundlich, sondern auch zukunftssicher. Im Zusammenspiel mit dem intelligenten Lichtmanagementsystem LiveLink können Unternehmen damit bis zu 85 % der Energiekosten bzw. CO2-Emissionen im Vergleich zu konventioneller, ungeregelter Beleuchtung einsparen. Mit bester Effizienz wird das modulare Lichtband von TRILUX so zu einem Baustein für die nachhaltige Gebäudezertifizierung, etwa BREEAM oder DGNB.

Anwendung

Industrie

Die E-Line Next LED bietet für jede normative Anforderung und jede Deckenhöhe in industriellen Produktionshallen die optimale Lösung. Der individuell einstellbare Lichtstrom garantiert höchsten Sehkomfort und maximale Effizienz.

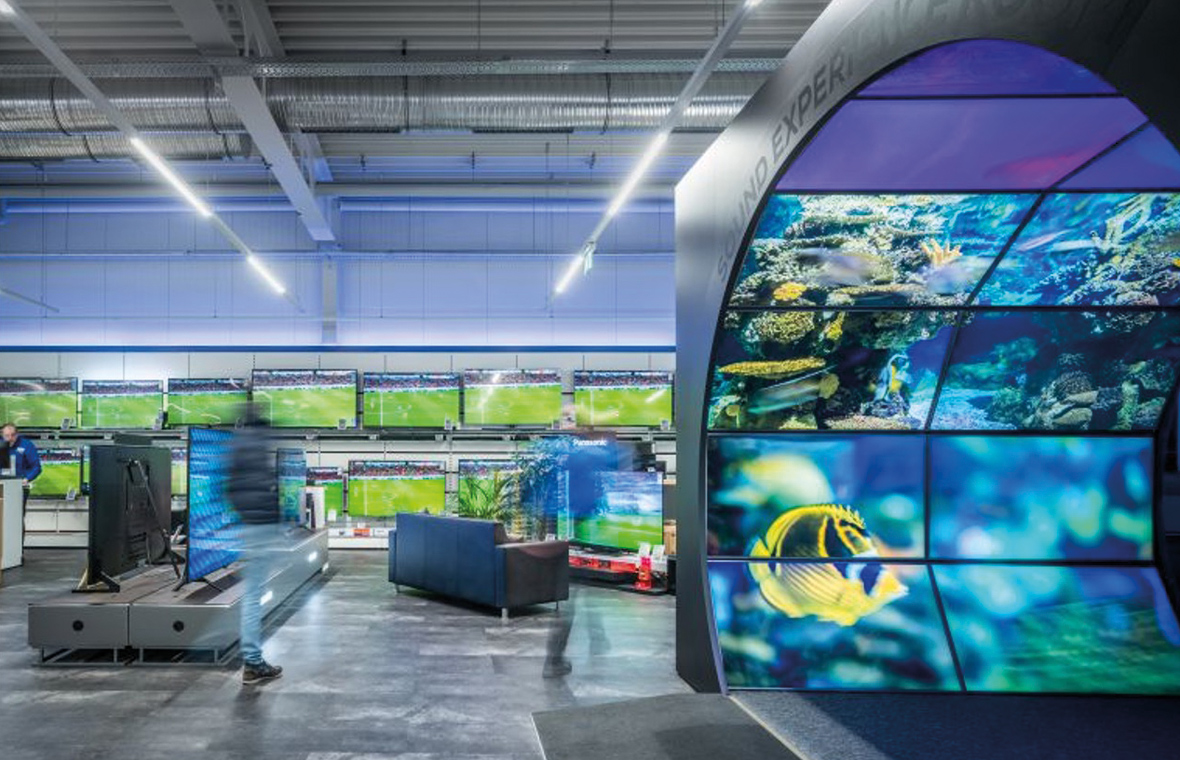

Retail

Perfekt ausgeleuchtete Gänge und Regale, ein attraktiver Kassenbereich, ein hochwertiges Ambiente und perfekte Produktinszenierung. Durch die breite Auswahl an Optiken und die einfache Ergänzung von Strahlern ist das E-Line Next LED Lichtbandsystem bestens geeignet für ganzheitliche Konzepte im Retail.

Office

Die E-Line Next LED ist die Antwort auf den Trend zu linearen Lichtsystemen in modernen Bürowelten. Bildschirmarbeitsplatztauglichkeit, Human Centric Lighting und energiesparendes Lichtmanagement inklusive.

Education

Ob Klassenraum oder Hörsaal: hervorragende Lichtqualität, sehr gute Farbwiedergabe und  Entblendung schaffen beste Bedingungen für erfolgreiches Lernen.

Fix vs Flex

Fix oder Flex – von kosteneffizient bis maximal flexibel. Die Tragprofile des Fix-Systems sind mit festen Trennsteckern ausgestattet, die sich in einem Abstand von wahlweise 368,75 mm, 1.475 mm oder 2.212,5 mm zueinander befinden. Die 368,75 mm Variante besitzt eine 7-adrige Verdrahtung, die 1.475 mm und 2.212,5 mm langen Versionen können wahlweise mit 7 oder 14 (7+7) Adern geliefert werden. In der Flex-Ausführung ist das Tragprofil durchgängig verdrahtet und ermöglicht so die freie Positionierung der Module. Die Stromführung ist wahlweise mit 7- oder 11-Adern verfügbar.

Technische Daten

Merkmale E-Line Fix E-Line Flex
Energieeffizienz bis 170 lm/W
HE; HE+ (Industry) bis 190 lm/W
bis 170 lm/W
HE; HE+ (Industry) bis 190 lm/W

Lichtstrompakete,individuell konfigurierbar 2.000 lm bis 20.000 lm
2.000-10.000 lm: 500 lm-Schritte
10.000-20.000 lm: 1.000 lm-Schritte
2.000 lm bis 20.000 lm
2.000-10.000 lm: 500 lm-Schritte
10.000-20.000 lm: 1.000 lm-Schritte

Lebensdauer 50.000 h / L80 / tq 35 °C
HE 70.000 h / L80 / tq 50 °C
HE+ (Industry) > 100.000 h / L80 / tq 50 °C
50.000 h / L80 / tq 35 °C
HE 70.000 h / L80 / tq 50 °C
HE+ (Industry) > 100.000 h / L80 / tq 50 °C

Farben weiß 01
silber 03*
schwarz 05
weiß 01
silber 03*
schwarz 05

Farbwiedergabe Ra > 80
HE; HE+ (Industry) Ra > 80/90 / ACT
Ra > 80
HE; HE+ (Industry) Ra > 80/90 / ACT

Optiken (HCL fähig) 9 Linsenoptiken
4 ConVision Optiken
2 Opale Optiken
5 Prismenoptiken
9 Linsenoptiken
-
2 Opale Optiken
5 Prismenoptiken

Verdrahtung (LV) 7 / 14 7 / 11
Schutzart IP20/ IP50 / IP64 IP20
Modullängen 737,5 mm
1475 mm
2212,5 mm
737,5 mm
1475 mm
2212,5 mm

Umgebungstemperatur -25 °C bis 35 °C
HE; HE+ (Industry) -25 °C bis 50 °C
-25 °C bis 35 °C
HE; HE+ (Industry) -25 °C bis 50 °C

Abhängeabstände bis 3,5 m bis 4,0 m
Montageart Anbau- und Hängemontage durch verschiedene Befestigungsmittel Anbau- und Hängemontage durch verschiedene Befestigungsmittel
Weitere Features Strahler-, Stromschienen-, Sensor-, Lichtmanagement-,
Notlicht- und Blindmoduleinsätze, Lightpanel-, Fixpoint-,
Feuchtraumleuchten-, Mirona Fit- und X-T-L-Verbinder
Strahler-, Stromschienen-, Sensor-, Lichtmanagement-,
Notlicht- und Blindmoduleinsätze, Lightpanel-, Fixpoint-,
Feuchtraumleuchten-, Mirona Fit- und X-T-L-Verbinder

HE = High Efficiency
HE+ = High Efficiency (Industry)
* IP64 Variante silber als Standard
