ACTISON FIT LED

der Leistungssportler unter den Hallenleuchten

Die Herausforderung

Die Anforderungen an die Beleuchtung von Sporthallen sind so hoch wie der Ehrgeiz der Sportler selbst. Die Lösungen müssen in puncto Wirtschaftlichkeit, Lichtmanagement und einfacher Sanierung überzeugen und gleichzeitig hohe Ansprüche an die Lichtqualität erfüllen: gleichmäßiges, blendfreies Licht und optimale Beleuchtungsstärke auf allen Positionen.

Die Lösung

Die Actison Fit LED punktet in Sporthallen mit unterschiedlichen Deckenhöhen von bis zu 12 Metern. Sie lässt sich durch verschiedene Lichtstrompakete und Montagearten optimal an die Rahmenbedingungen vor Ort anpassen und begeistert mit Spitzenleistungen bei Lichtqualität und Energieeffizienz (bis zu 140 lm/W). Die einfache Montage und Möglichkeit, Lichtmanagement und Sensorik zu integrieren, machen die Leuchte zur Idealbesetzung für eine zukunftsfähige, nachhaltige Sporthallenbeleuchtung.

Konnektivität

Nachhaltigkeit

Energie sparen

Vorteile in der Planung

Vielseitigkeit – Die richtige Taktik für jede Halle

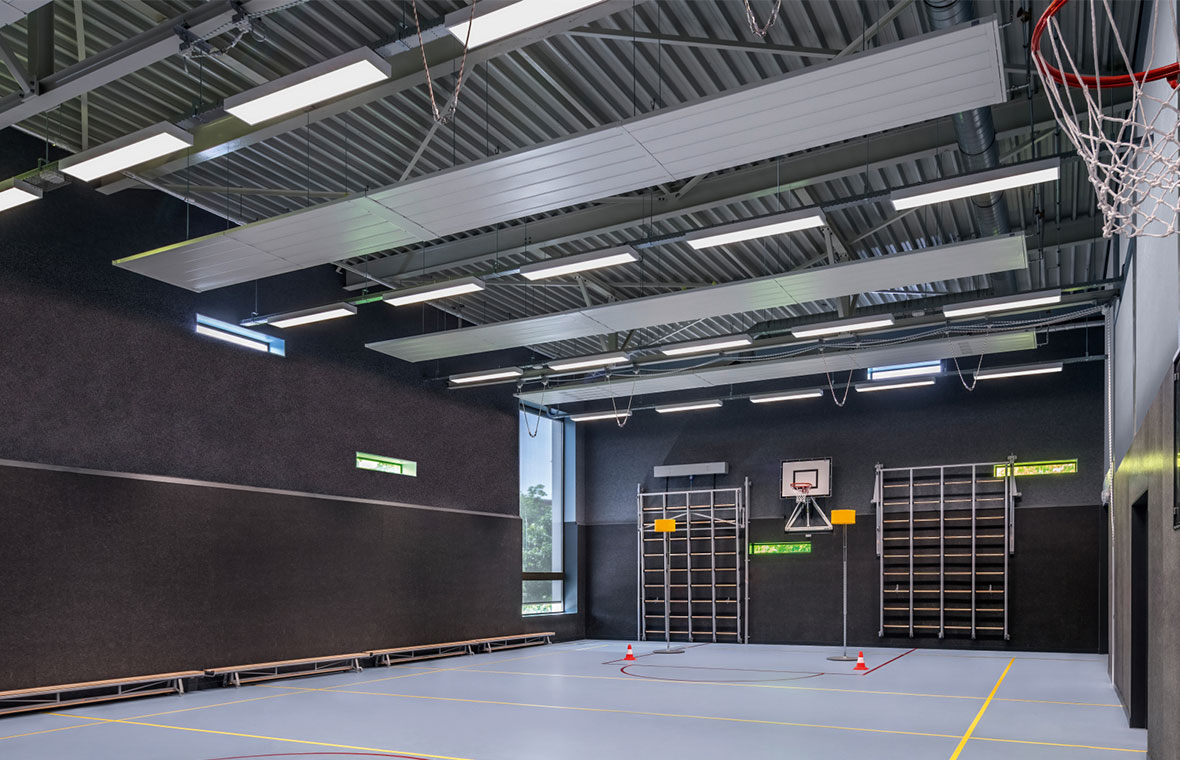

Was auch gespielt wird, die Actison Fit LED ist dabei. Egal ob Einfach-, Zweifach- oder Dreifachhallen mit Tribüne – das variable Beleuchtungssystem eignet sich dank verschiedener Lichtstrompakete für Hallen unterschiedlicher Größe bis zu einer Montagehöhe von 12 Metern. Für höchste Flexibilität können die Leuchten wahlweise als Einbau-, Anbau- oder Pendelversion montiert werden.



Lichtqualität – Spitzenleistungen als Standard

Schnelle Bewegungen, etwa bei Ballspielen oder beim Geräte- oder Bodenturnen, erfordern höchste Konzentration – und damit auch eine exzellente Lichtqualität. Hier lässt die Actison Fit LED keine Wünsche offen. Das flächige Licht ohne einzelne sichtbare Lichtpunkte ist homogen und blendfrei nach UGR22. Herausragend sind zudem die natürliche Farbwiedergabe (CRI80 oder CRI90) sowie die einheitliche Leuchtkraft und Farbtemperatur der LED (Binning: 3 SDCM) für ein farblich einheitliches, harmonisches Deckenbild. Störende Stroboskop-Effekte sind dank hochwertiger Vorschaltgeräte ausgeschlossen. Erfüllt schon jetzt die TLCI-Werte der zukünftigen EN 12193 - Licht und Beleuchtung - Sportstättenbeleuchtung (prEN 12193:2017).



Ein starkes Stück – langlebig, schlagfest und ballwurfsicher

Garantiert kein Spielverderber: Die Actison Fit LED ist schlagfest (IK08), ballwurfsicher (DIN 18032-3) und trotzt zuverlässig auch Ballbeschuss, der an die Decke statt ins Tor geht. Mit ihrer langen Lebensdauer (50.000 h bei L85 tq 35°C; 70.000 h bei L80 tq 35°C) beweist die Actison Fit LED zudem ein enormes Durchhaltevermögen.



Das perfekte Trio – hohe Effizienz, Sensorik und Lichtmanagement

Dank einer Energieeffizienz von bis zu 140 lm/W ist die Actison Fit LED besonders sparsam im Betrieb. Für zusätzliche Einsparungen lässt sich die Hallenleuchte schnell und einfach mit Sensorik und dem Lichtmanagementsystem LiveLink kombinieren.



Hoch hinaus – 20.000 Lumen für bis zu zwölf Meter hohe Decken

Die Actison Fit LED ist wahlweise mit Lichtstrompaketen von 12.000 lm, 16.000 lm und 20.000 lm erhältlich. Damit eignet sie sich für klassische kleinere Turnhallen mit bis zu sieben Metern Montagehöhe ebenso wie für Dreifach- oder Mehrzweckhallen mit einer Montagehöhe von sieben bis zwölf Metern.



Ästhetik – auch in Sporthallen ein Thema

Lichtwirkung und Design einer Leuchte tragen entscheidend zur Atmosphäre in der Sporthalle bei. Hier geht die Actison Fit LED neue Wege. Die schlanke Bauform mit schmalen Konturen und der homogenen, opalen Abdeckung ohne Raster sorgt für ein neues ästhetisches Niveau.



Anpassungsfähig – alle Freiheiten dank Sonderanfertigungen

Durch die vielseitigen Kombinationsmöglichkeiten lassen sich mit der Actison Fit LED alle gängigen Ausschreibungsspezifikationen für Sporthallen erfüllen. Und sie kann noch mehr: Auf Wunsch lässt sich die Leuchte kundenspezifisch an die individuellen Bedürfnisse anpassen. Schnell und einfach, dank der Fertigung im TRILUX Werk in Arnsberg, Deutschland.



Vorteile während der Installation

Mit Leichtigkeit – weniger Gewicht für schnelle Montage

Die Actison Fit LED punktet mit einem deutlich reduzierten Leuchtengewicht von nur 11 bis 15 kg. Das vereinfacht und beschleunigt die Montage enorm.

Wireless DALI – schnell drahtlos vernetzen

So einfach geht das: Dank Wireless DALI lassen sich die Leuchten im Handumdrehen drahtlos vernetzen und in das Lichtmanagementsystem LiveLink einbinden. Neue Leitungen müssen nicht verlegt werden. Das Ergebnis: weniger Installationsaufwand und geringere Kosten.

Spitzenleistung – Qualität und Service aus Deutschland

Die Actison Fit LED wird am TRILUX Standort in Arnsberg, Deutschland hergestellt. Das garantiert schnelle, kompetente Hilfe bei Fragen und Herausforderungen bei der Installation oder Montage.

Vorteile im Betrieb

Erfolgsfaktoren – hohe Effizienz, geringe Betriebskosten, schnelle Amortisation

Dank der hohen Energieeffizienz von 140 lm/W ist die Actison Fit LED ausgesprochen sparsam im Betrieb. Durch die Kombination mit einer Sensorik und einem Lichtmanagementsystem lassen sich die Energiekosten um bis zu 80 Prozent reduzieren. Damit amortisieren sich die Investitionen bei einer Sanierung in kurzer Zeit.

Dauerbrenner – langlebig mit geringem Wartungsaufwand

Die hohe Schlagfestigkeit (IK08) und Ballwurfsicherheit nach DIN 18032-3 machen die Leuchte extrem robust. Das sorgt für Langlebigkeit (50.000 h bei L85 tq 35°C; 70.000 h bei L80 tq 35°C) und einen geringen Wartungsaufwand.

Erste Liga – hohe Lichtqualität für optimale Sehbedingungen

Ballsportarten oder Turndisziplinen erfordern optimale Sehverhältnisse. Dafür wurde die Actison Fit LED ausgelegt, mit homogenem blendfreien Licht (UGR22) und einer besonders guten Farbwiedergabe von CRI80 oder CRI90 als Standard. Flicker-Effekte werden durch hochwertige Betriebsgeräte ausgeschlossen.

Maßgeschneidertes Licht – dimmen und sparen

Meister der Flexibilität: Über das optionale Lichtmanagementsystem LiveLink kann die Lichtintensität bedarfsgerecht an die jeweilige Situation angepasst werden. Durch das Dimmen sinken Energieverbrauch und Betriebskosten.

Nachhaltigkeit – heute schon der Gewinner von morgen

Fliegender Wechsel: Bei der Actison Fit LED können LED-Modul und Vorschaltgerät am Ende ihrer Lebensdauer einfach ausgetauscht werden, ohne dass die komplette Leuchte ersetzt werden muss. Das ist besonders nachhaltig und senkt die Kosten.

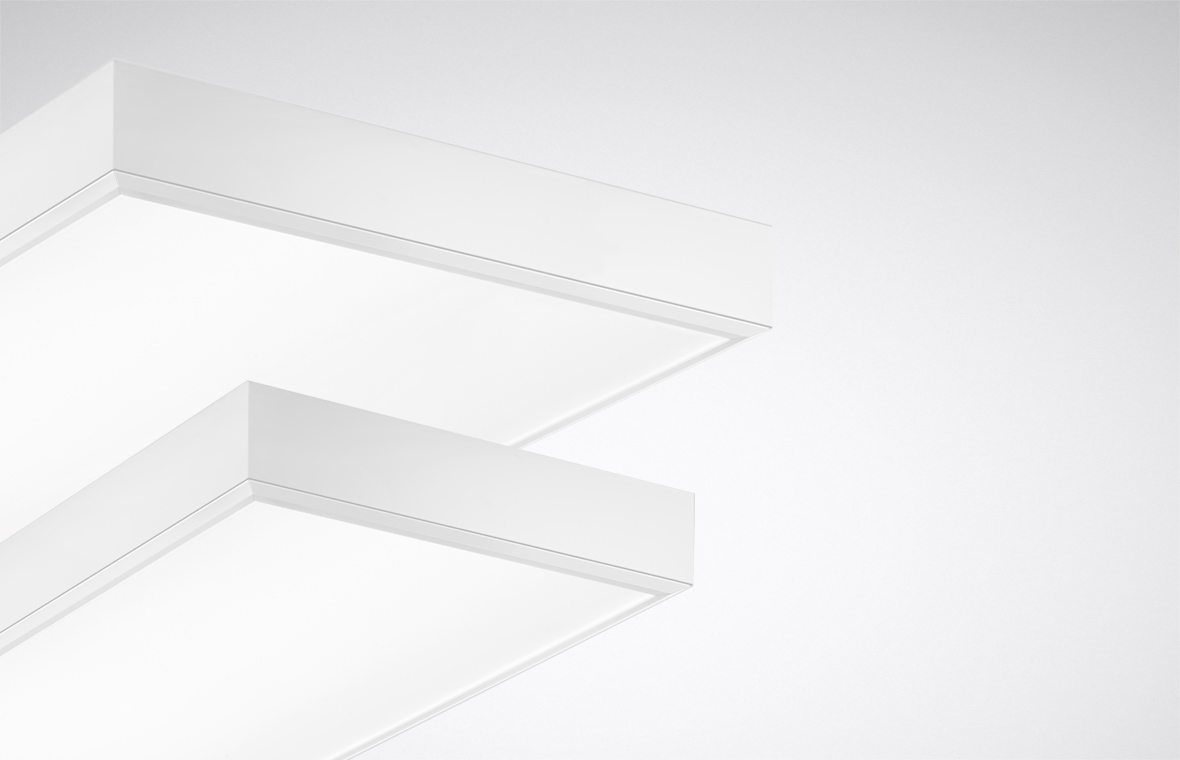

Individuelle Lösungen

Breites Portfolio an Lichtstrompaketen, Größen und Montagearten für alle gängigen Sporthallen

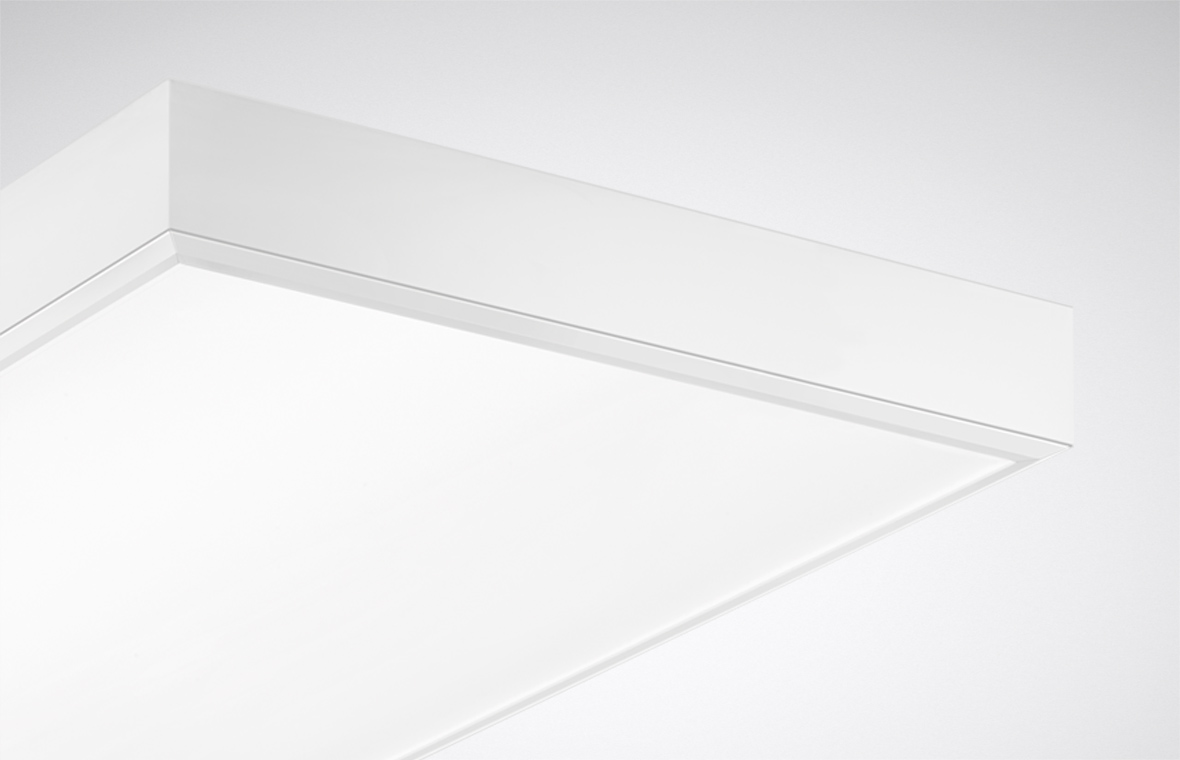

Exzellente Lichtqualität

Homogenes Licht, hohe Farbwiedergabe, exzellente Entblendung und Gleichmäßigkeit, kein Flicker

Robuste Konstruktion

Schlagfest (IK08) und ballwurfsicher (DIN 18032-3) für dauerhaft zuverlässigen Einsatz in Sporthallen

Hohe Effizienz

Wegweisende Effizienz von bis zu 140 lm/W für niedrige Betriebskosten

Attraktive Formensprache

Robuste Leuchte mit schlanker Formensprache

Technische Daten

Energieeffizienz Bis zu 140 lm/W
Lumenpakete 12.000 lm
16.000 lm
20.000 lm
Lebensdauer 50.000 h bei L85 tq 35°C
70.000 h bei L80 tq 35°C
Farbwiedergabe CRI80 (TLCI > 60), CRI90 (TLCI > 80)
Flicker Kein Flicker (PST<1, SVM <1)
Blendfreiheit UGR22

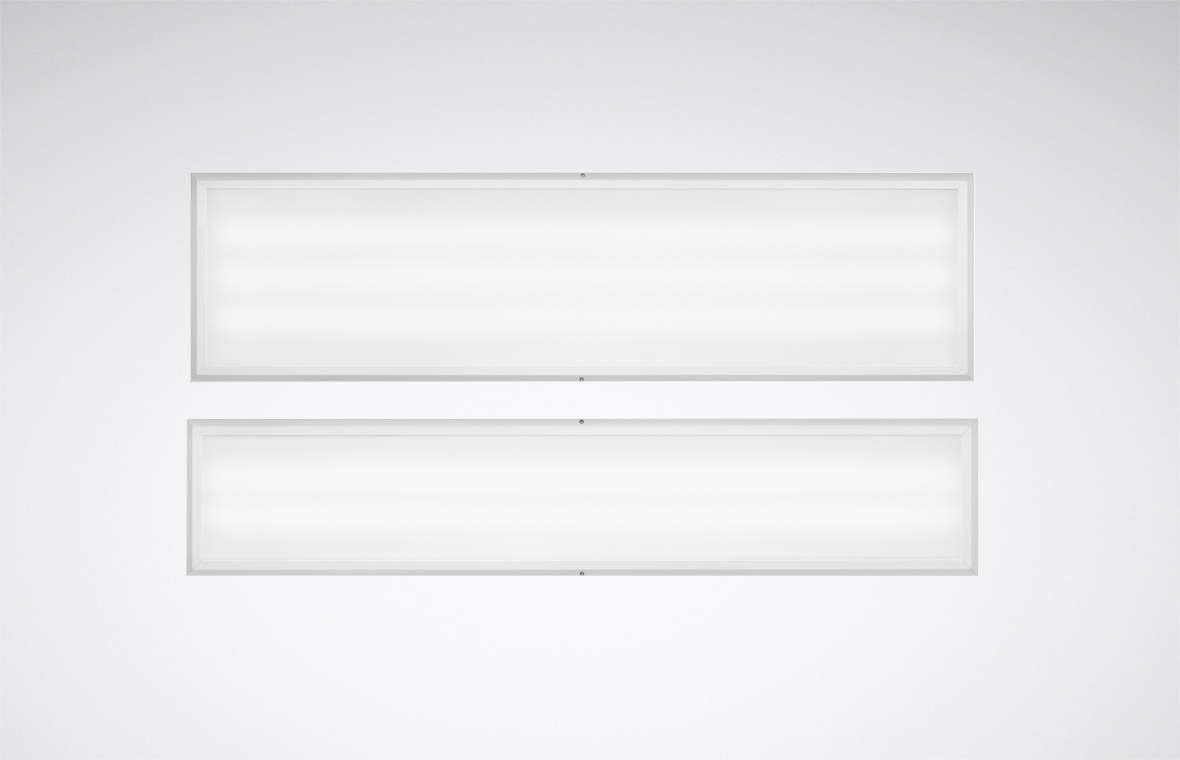

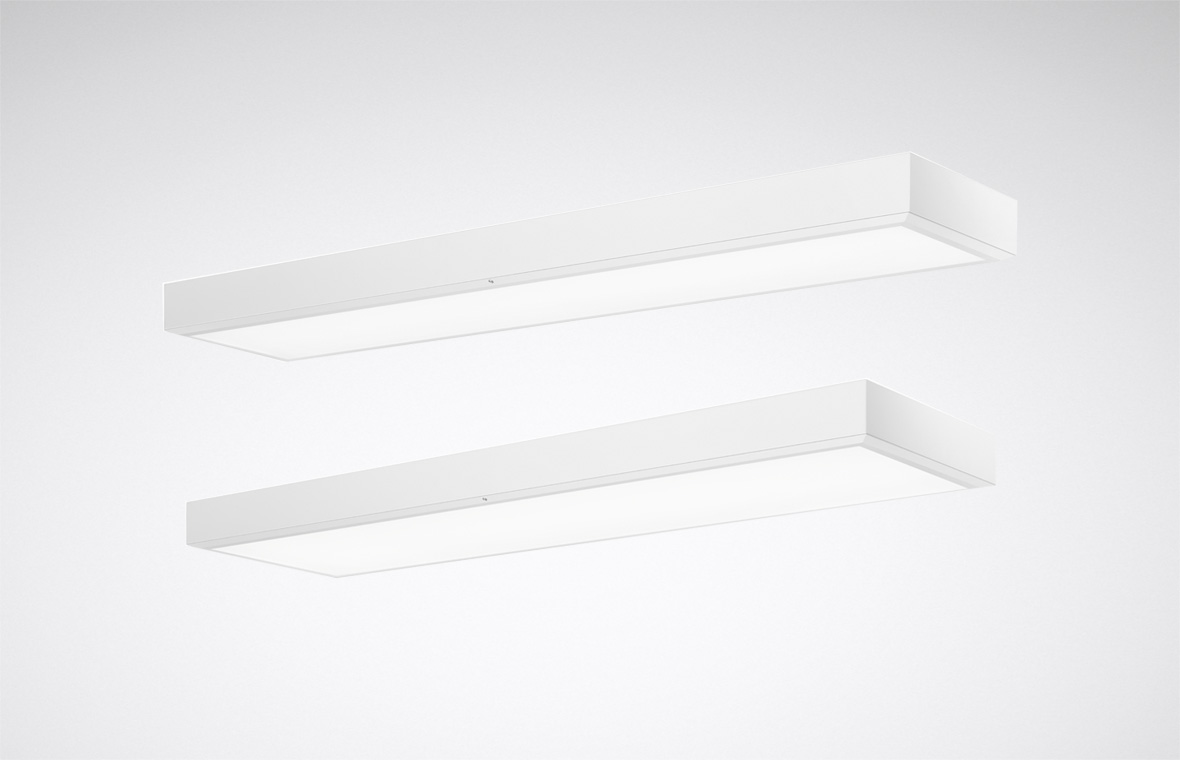

Montage Anbau-, Einbau-, Pendelleuchte
Elektrische Ausführung ETDD (DALI dimmbar)
Schutzart / Schutzklasse IK08
Ballwurfsicherheit nach DIN 18032-3
Modullängen 1500 x 310 mm
1500 x 412 mm

Planungsbeispiel

Sporthallenleuchten

Bestell-Liste Beschreibung TOC
15 x Allgemeinbeleuchtung Actison Fit CDP LED12000-840 ETDD 72 378 51
1 x DALI Steuergerät LIVELINK WIFI 65 654 00
2 x LiveLink Sensor LiveLink Sensor IR Quattro HD 65 655 00
2 x Anbau-Adapter für LiveLink Senssoren IR Quattro HD und Dual HF LIVELINK SENSOR AP BOX 65 657 00
2 x Schutzkorb für LiveLink Sensoren IR Quattro HD und Dual HF LIVELINK SENSOR BSK 65 658 00
1 x LiveLink DALI Tasterkoppler LIVELINK DALI PB4 65 652 00
Bestell-Liste Beschreibung TOC
60 x Allgemeinbeleuchtung Actison Fit CDP LED16000-840 ETDD 72 379 51
3 x DALI Steuergerät LIVELINK WIFI Connect 69 256 00
6 x LiveLink Sensor LiveLink Sensor IR Quattro HD 65 655 00
6 x Anbau-Adapter für LiveLink Sensoren IR Quattro HD und Dual HF LIVELINK SENSOR AP BOX 65 657 00
6 x Schutzkorb für LiveLink Sensoren IR Quattro HD und Dual HF LIVELINK SENSOR BSK 65 658 00
3 x LiveLink DALI Tasterkoppler LIVELINK DALI PB4 65 652 00

Anwendungen

Actison Fit LED
