Broadcast-Betrieb

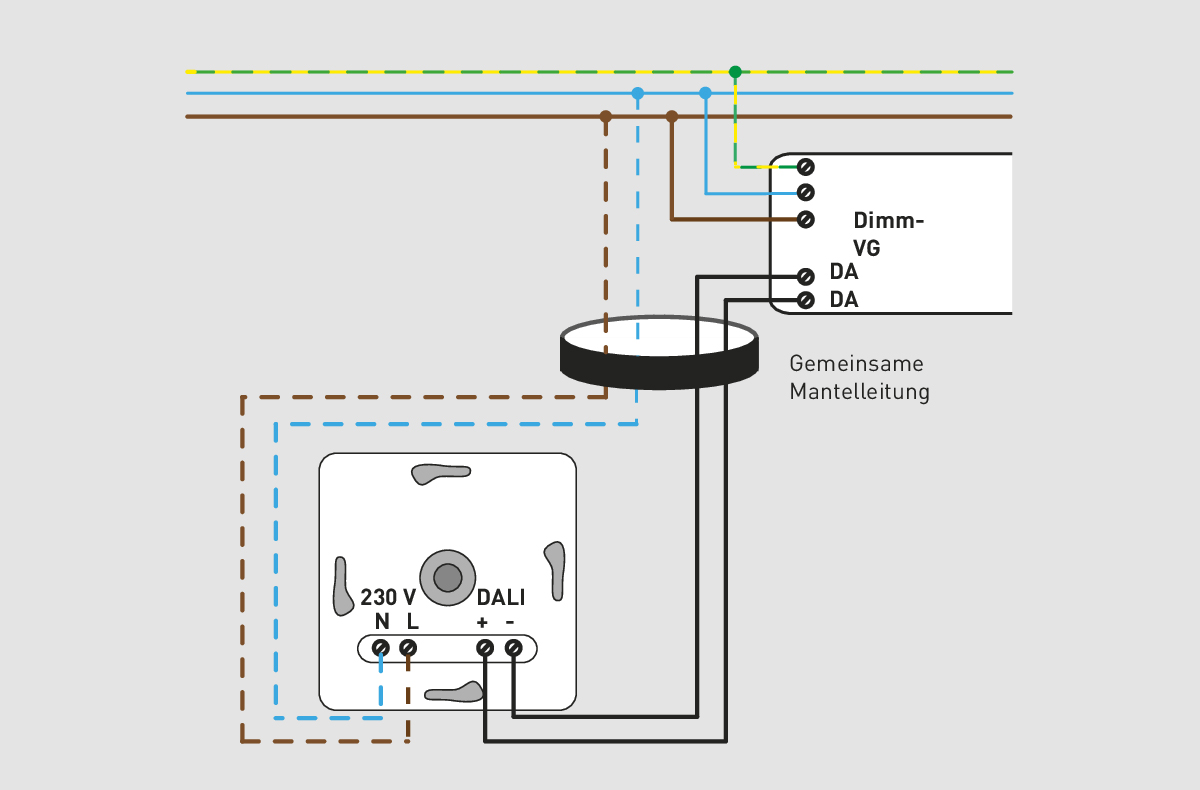

Abbildung 3.234: Schematische Darstellung: DALI-Dimmer, z. B. in Form eines „Dreh-Potentiometers” für den Einbau in eine Unterputzdose.

  • Für den DALI-Broadcast-Betrieb ohne Adressierung.
  • Schalten durch Drücken und
  • Dimmen durch Drehen des Einstellrades.
  • Marktüblich sind solche Steuergeräte auch mit zusätzlicher Funktion der Farbtemperatur-Einstellung von DALI-DT8-Betriebsgeräten.
  • Die Einstellung der Farbtemperatur des Lichtes erfolgt z. B. durch gleichzeitiges Drücken und Drehen des Einstellrades.

Im Broadcast-Betrieb werden alle Teilnehmer mit einem gemeinsamen Signal angesteuert. Eine Adressierung ist nicht erforderlich. Leuchten können ohne weitere Inbetriebnahme an das Steuergerät angeschlossen und bedient werden. Dennoch besteht eine Obergrenze von max. 64 Teilnehmern an einem DALI-Anschluss, auch wenn eine Adressierung nicht erfolgt. Eine Erweiterung kann mittels eines oder mehrerer Repeater erfolgen, die auch kaskadiert eingesetzt werden können. Die Anzahl der gemeinsam dimmbaren DALI-Teilnehmer ist damit unbegrenzt (siehe Abbildung 3.237).

Die elektrische Installation ist ähnlich wie bei Anwendungen der 1...10-V Schnittstelle, zeichnet sich jedoch durch drei wesentliche Vorteile aus:

  • Die Polarität der Schnittstelle ist beim Anschluss an das Betriebsgerät (in der Regel) irrelevant. Ein Kurzschluss der Schnittstelle durch versehentlich Verpolung an einer Leuchte ist ausgeschlossen.
  • Die Lichtstrom-Kennlinie des Steuersignals ist in IEC 62386 festgelegt, so dass ein gleichmäßiges Dimmen unterschiedlichster Leuchtmittel ermöglicht wird.
  • Die angeschlossenen Leuchten können mittels der Schnittstelle nicht nur gedimmt, sondern auch geschaltet werden.

Sollen Leuchtengruppen unterschiedlich angesteuert werden, sind sie an separaten Steuerleitungen zu betreiben.

Mit DT8-Betriebsgeräten (Device Type 8, siehe Kapitel  „DALI-Farbsteuerung“) und Steuergeräten, die die speziellen DT8-Befehle unterstützen, können auch Farbsteuerungen im Broadcast-Betrieb umgesetzt werden. Eine Farbtemperatur-Einstellung erfolgt z. B. mit einem „DALI-Potentiometer“ (siehe Abbildung 3.234) durch Drehen bei gedrücktem Einstellrad.
